по курсу «теплоэнергетические системы промышленных предприятий»

1. Проектирование системы газоснабжения промышленного предприятия

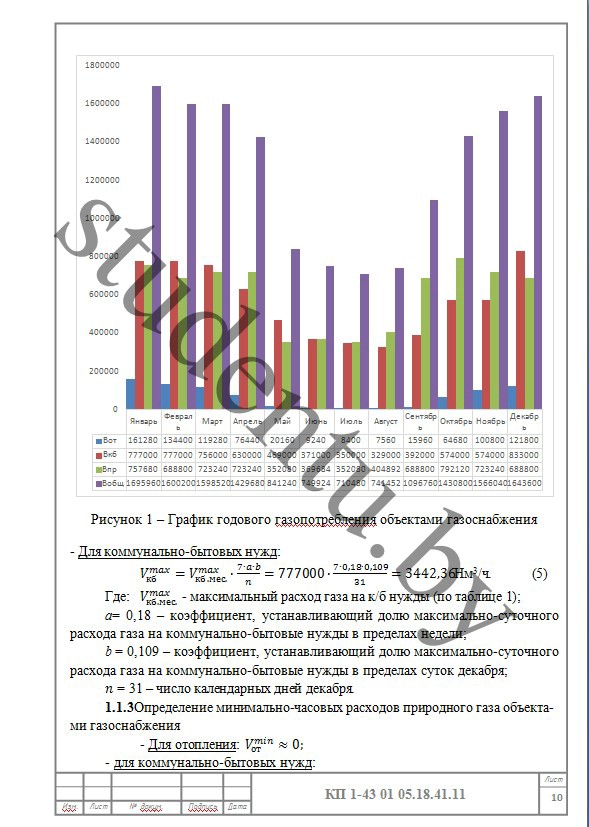

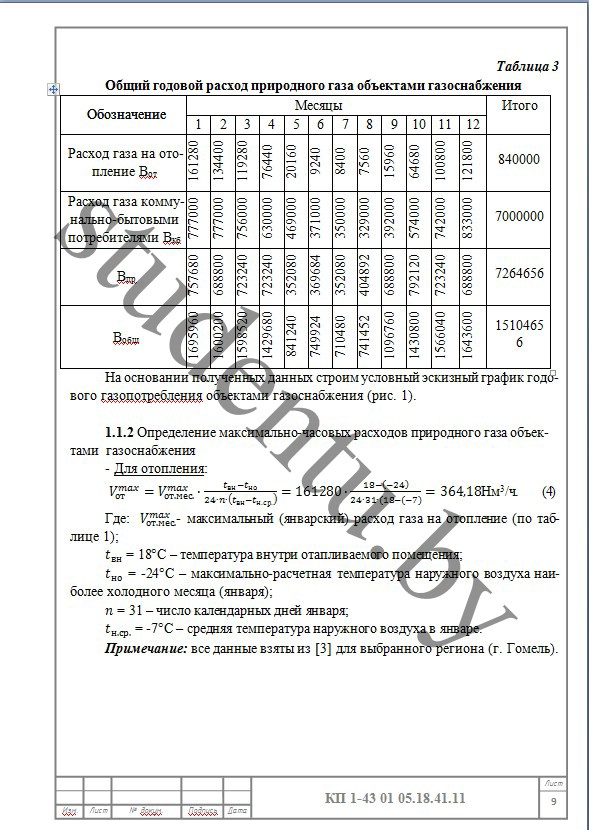

1.1 Определение общего годового расхода газа, распределение годового расхода газа по месяцам. Определение месячных и часовых максимальных и минимальных расходов газа

Основы проектирования систем газоснабжения. Снижение давления газа, поступающего из распределительного газопровода, и поддержание давления на определенном уровне, а также полное автоматическое отключение газа в необходимых случаях производится в ГРП и ГРУ. В зависимости от давления газа на входном газопроводе ГРП бывают высокого (свыше 3 до 12 кгс/см2) и среднего (свыше 0,05 до 3 кгс/см2) давления. ГРП размещают: в отдельно стоящих зданиях; в пристройках к производственным зданиям; в помещениях, встроенных в одноэтажные производственные здания; в шкафах, устанавливаемых на несгораемой стене снаружи газифицируемого здания или на отдельно стоящих несгораемых опорах; на покрытиях газифицируемых производственных зданий; на открытых площадках, если позволяют климатические условия.

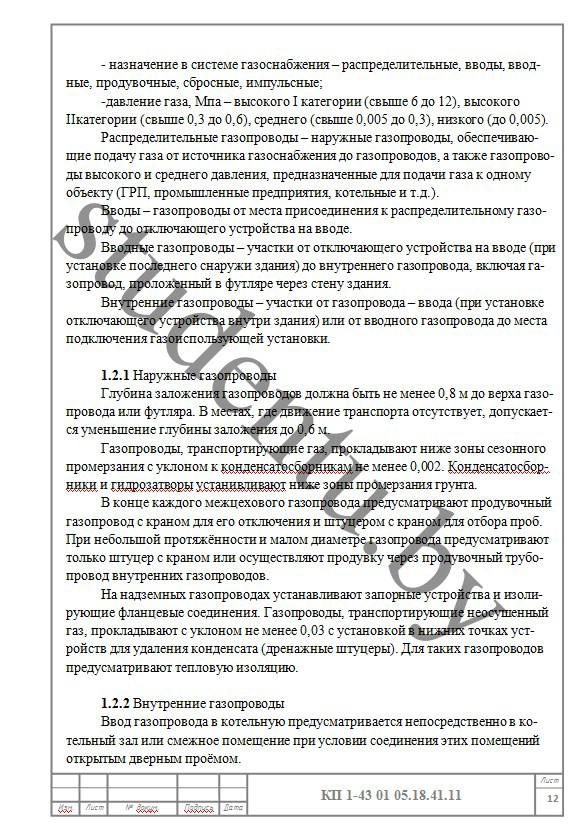

1.2 Заложение и устройство внутренних и наружных газопроводов

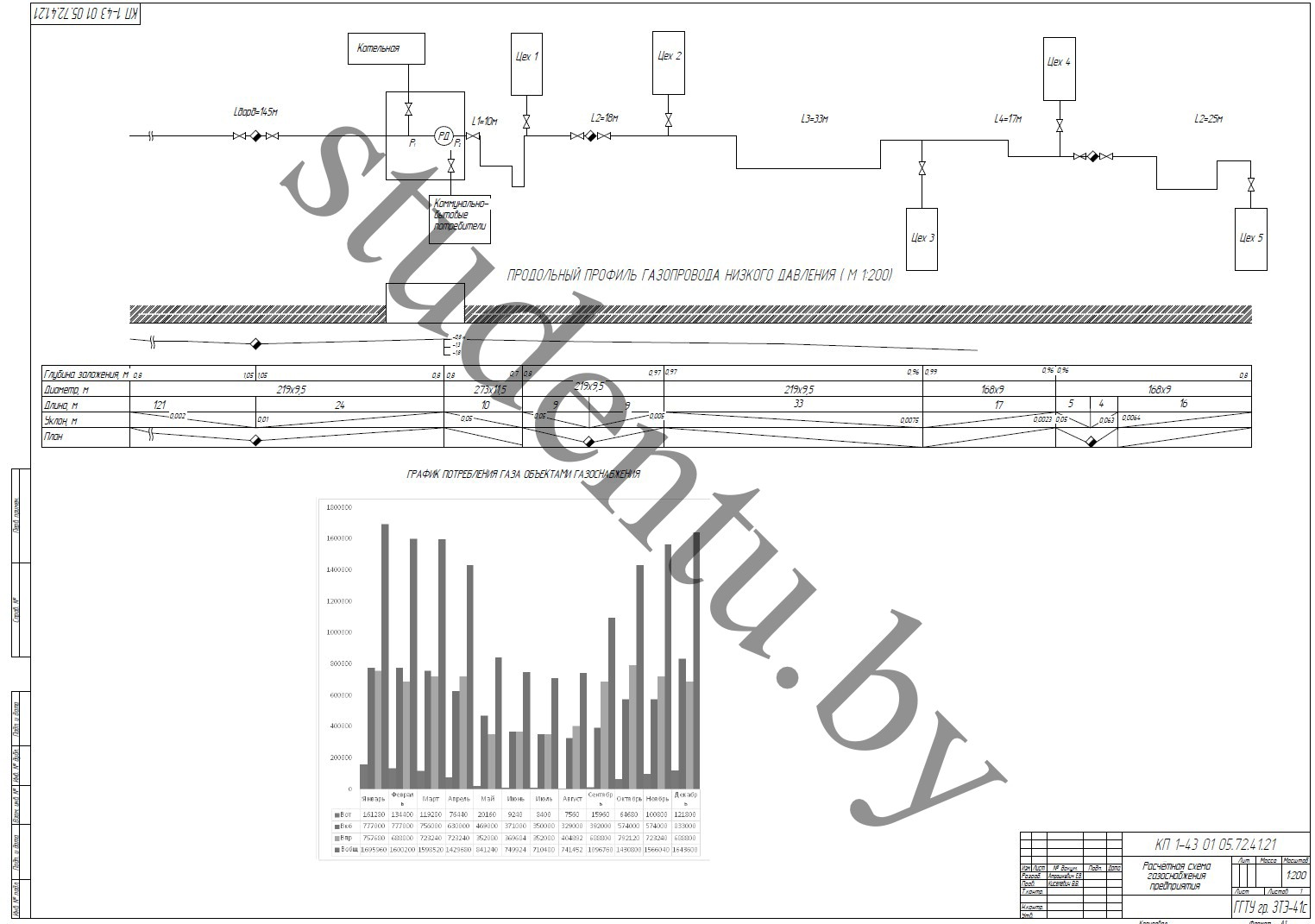

Исходя из заданных объектов потребителей газа необходимо спроектировать систему газоснабжения с указанием расчетных длин участков и расположения отводов, задвижек и конденсатоотводчиков. Газопроводы, входящие в систему газоснабжения, классифицируют по следующим признакам: - месторасположение относительно планировки населенного пункта – уличные, внутриквартальные, дворовые, межцеховые, внутренние(расположенные внутри зданий и помещений); местоположение относительно земли – подземные, надземные, наземные;

1.3. Гидравлический расчет. Расчёт газопроводов

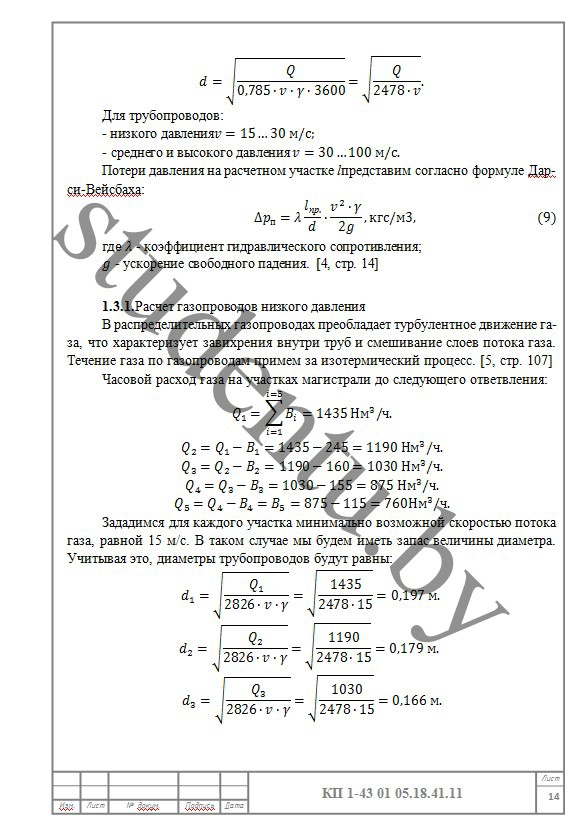

Гидравлический расчет необходим для определения диаметров газопроводов, обеспечивающих пропуск необходимых количеств газа при допустимых пе-репадах давления. Гидравлический расчет газопроводов включает в себя:

гидравлический расчёт участок газопровода среднего давления до ГРП

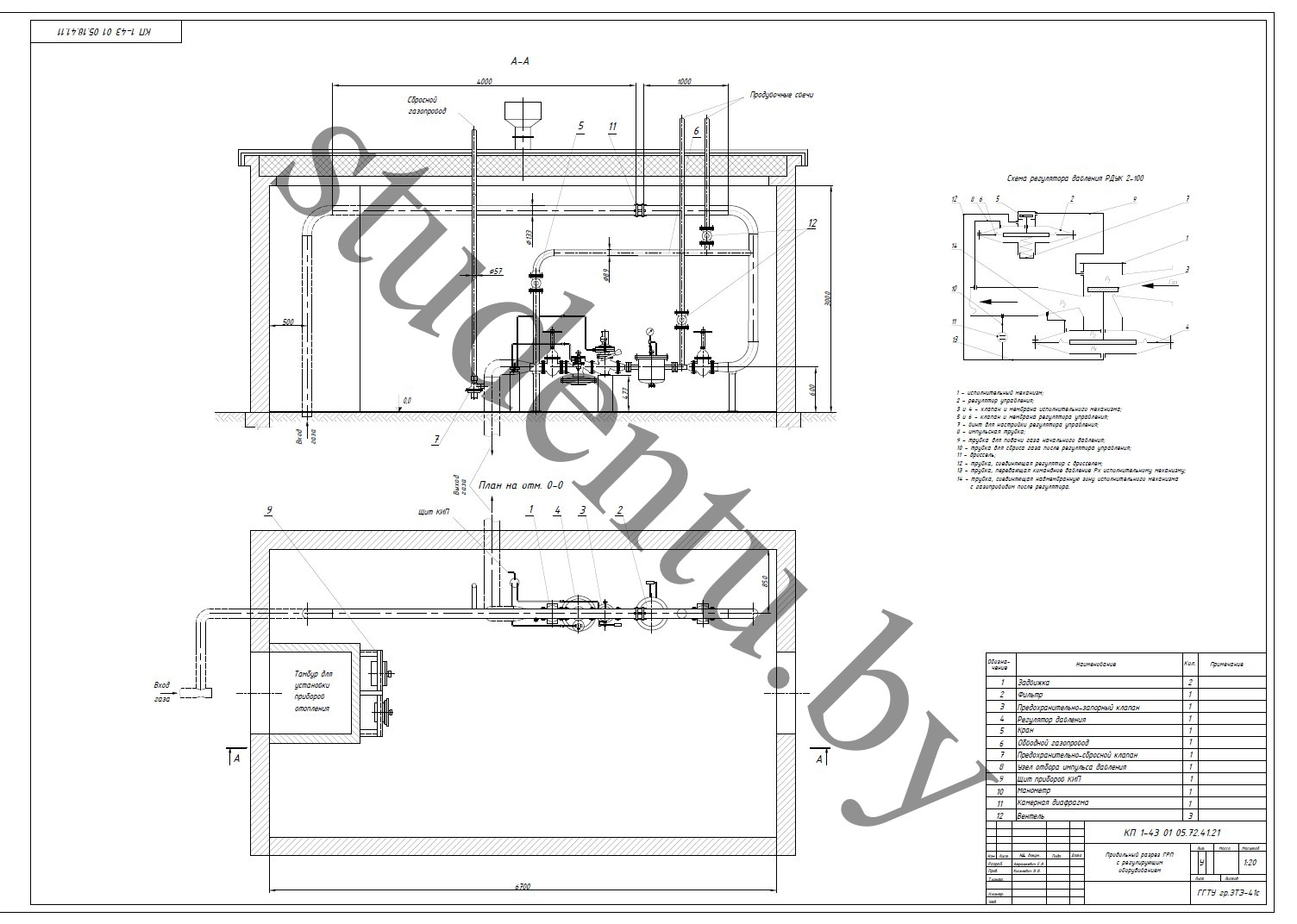

1.4 Подбор оборудования ГРП

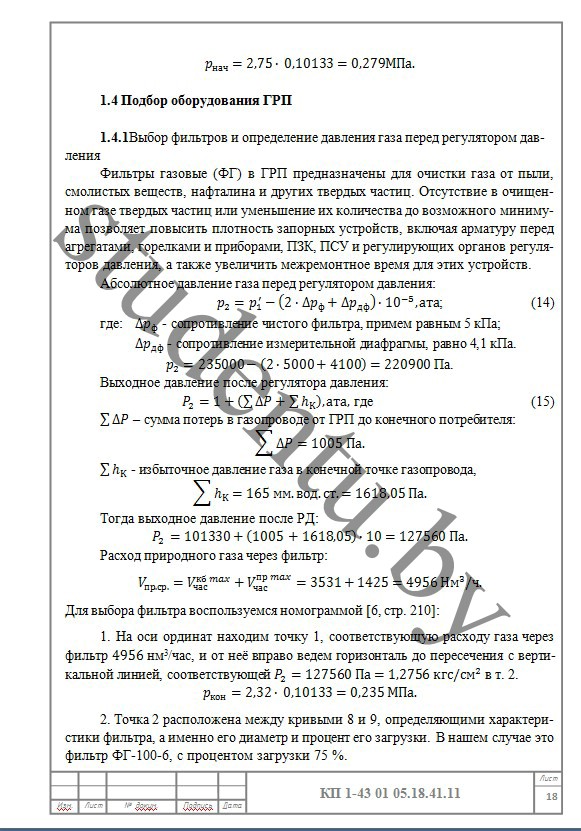

1.4.1Выбор фильтров и определение давления газа перед регулятором давления

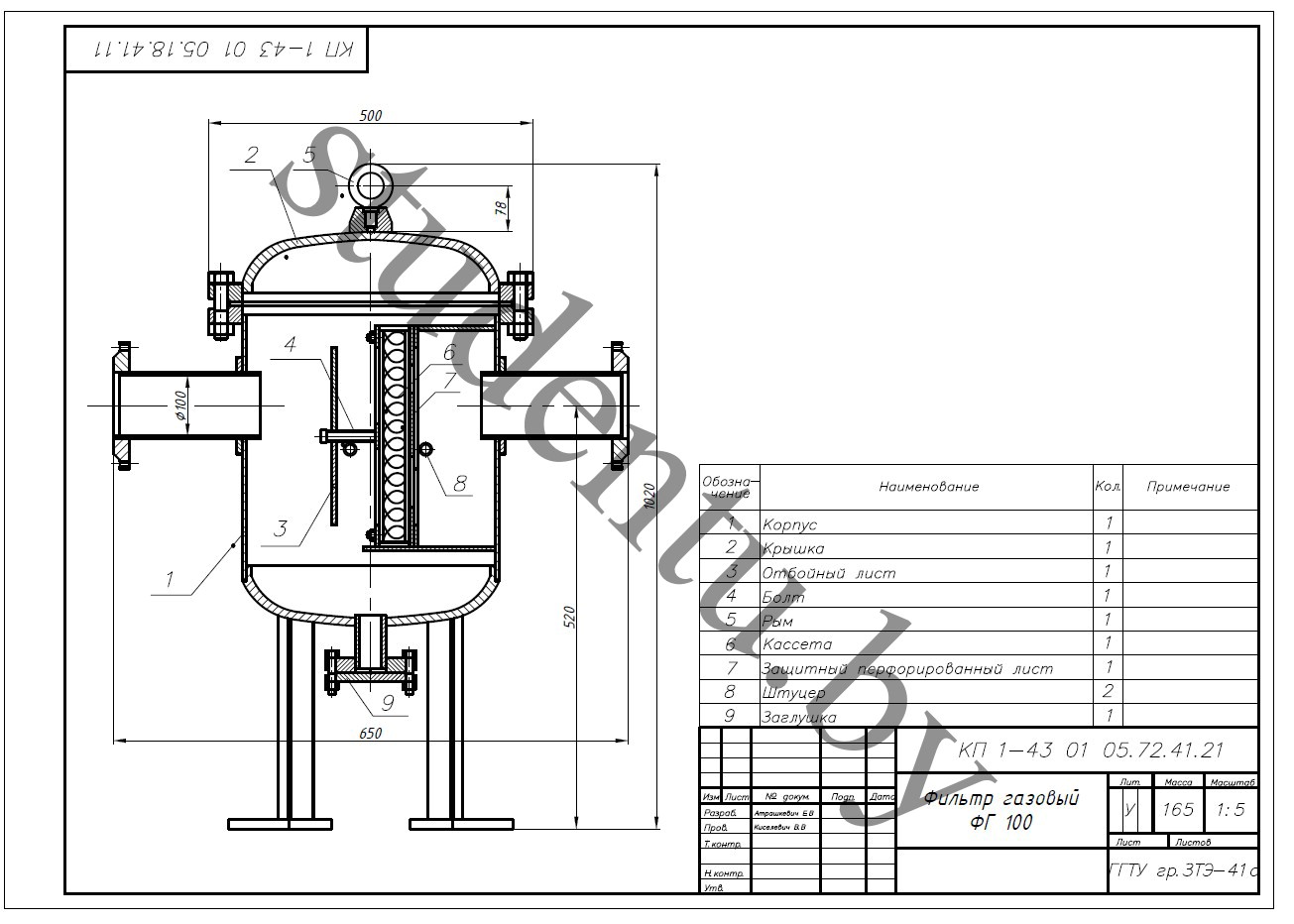

Фильтры газовые (ФГ) в ГРП предназначены для очистки газа от пыли, смолистых веществ, нафталина и других твердых частиц. Отсутствие в очищен-ном газе твердых частиц или уменьшение их количества до возможного минимума позволяет повысить плотность запорных устройств, включая арматуру перед агрегатами, горелками и приборами, ПЗК, ПСУ и регулирующих органов регуляторов давления, а также увеличить межремонтное время для этих устройств.

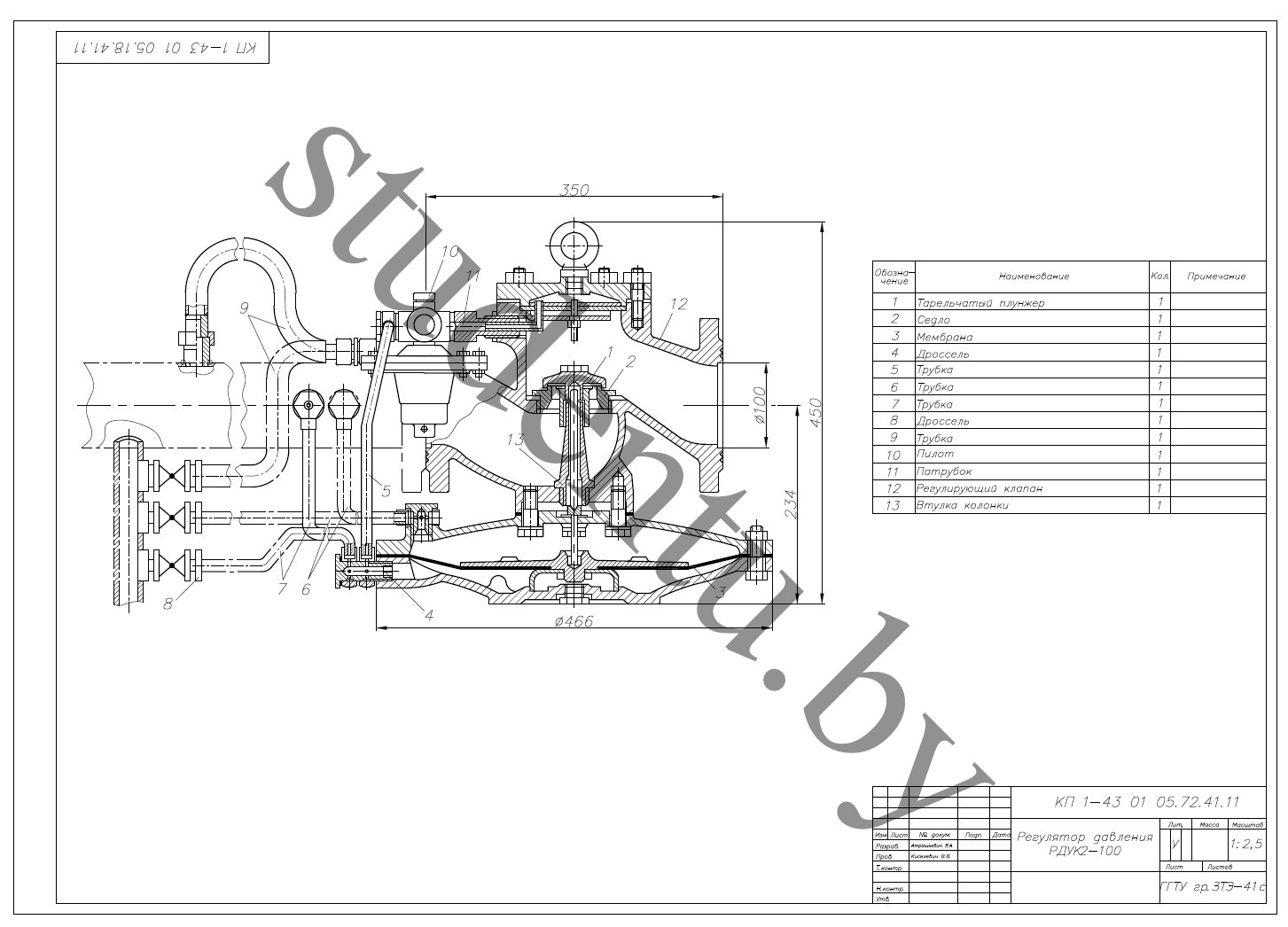

1.5Выбор регуляторов давления для ГРП

Регуляторы давления (РД) являются основным элементом ГРП, предназначенным для автоматического понижения давления газа от начального (входного) до расчетного (выходного) и поддержания последнего в заданном диапазоне независимо от изменения расхода газа и колебания входного давления в определенных пределах. Конструктивное исполнение и размеры регуляторов определяются условиями их эксплуатации, расчетной пропускной способностью, входным и выходным давлением, характеристикой регулируемого объекта (системы газопроводов). [6, стр. 9]

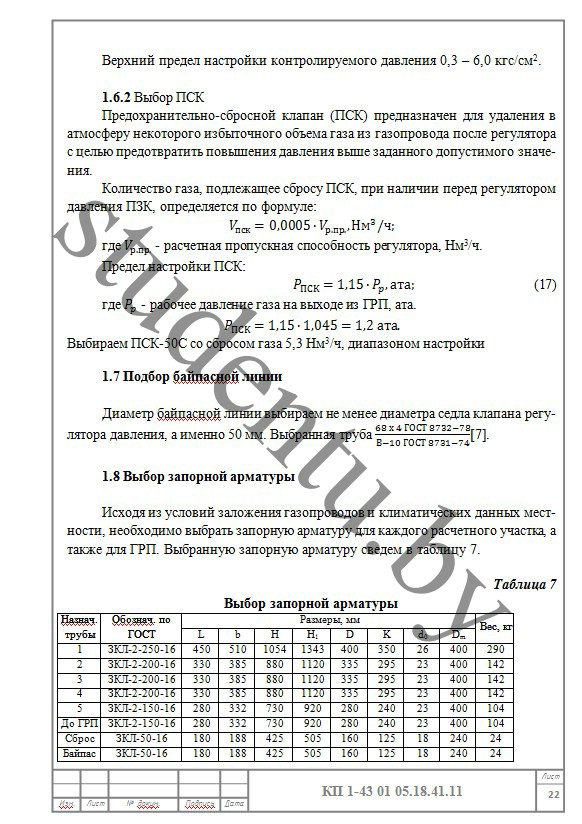

1.6 Выбор ПЗК и ПСК

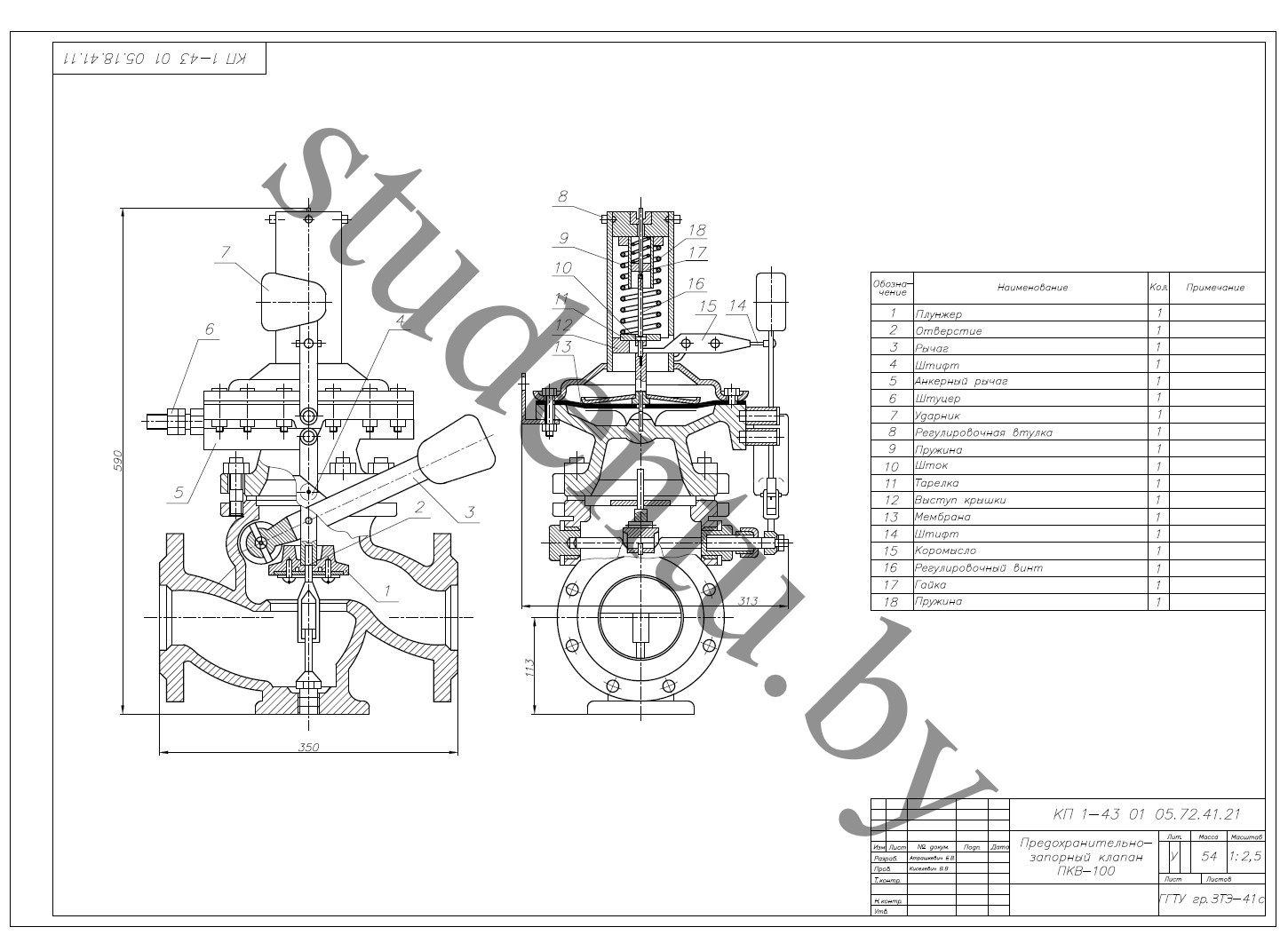

1.6.1 Выбор ПЗК Предохранительно-запорные клапаны (ПЗК) предназначены для автоматического прекращения подачи газа к потребителям в случае повышения или понижения его давления в контролируемой точке ГРП сверх заданных пределов. ПЗК выбирается по условному диаметру трубопровода d_y и пределам настройки
