Расчет и конструирование машин и аппаратов химических производств
- Задание на курсовой проект
Исходные данные
Давление внутри аппарата Р=20 кг\см2
Давление в рубашке Р1=16 кг/см2
Внутренний диаметр аппарата D=900 мм
Зазор между рубашкой и корпусом аппарата = 70 мм
Наружный диаметр штуцера d= 150мм
Длина рубашки L= 2400 мм
Расчетная температура корпуса 100С
Среда в аппарате–фосфорная кислота концентрацией 40%
Расчетная температура рубашки 100С
Расчетная температура рубашки 100С
2 Расчет толщины цилиндрической части корпуса реактора
В процессе выполнения курсового проекта необходимо вычертить:
-Узел I. Фланцевое присоединение крышки к корпусу;
-Узел II. Присоединение штуцера к рубашке;
-Узел III. Укрепление штуцера накладным кольцом;
-Узел IV. Фланцевое соединение штуцера вывода продукта.

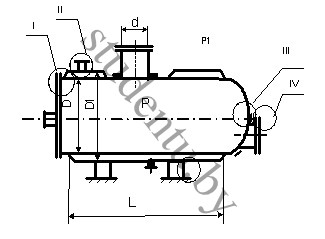

- схема химического реактора
1 Выбор конструкционного материала
2 Расчет толщины цилиндрической части корпуса реактора
3 Расчет толщины цилиндрической части рубашки
4 Расчет укрепления эллиптического днища, ослабленного штуцером
5 Подбор стандартных опор реактора
Заключение
Чертёж реактора
Основные узлы реактора
