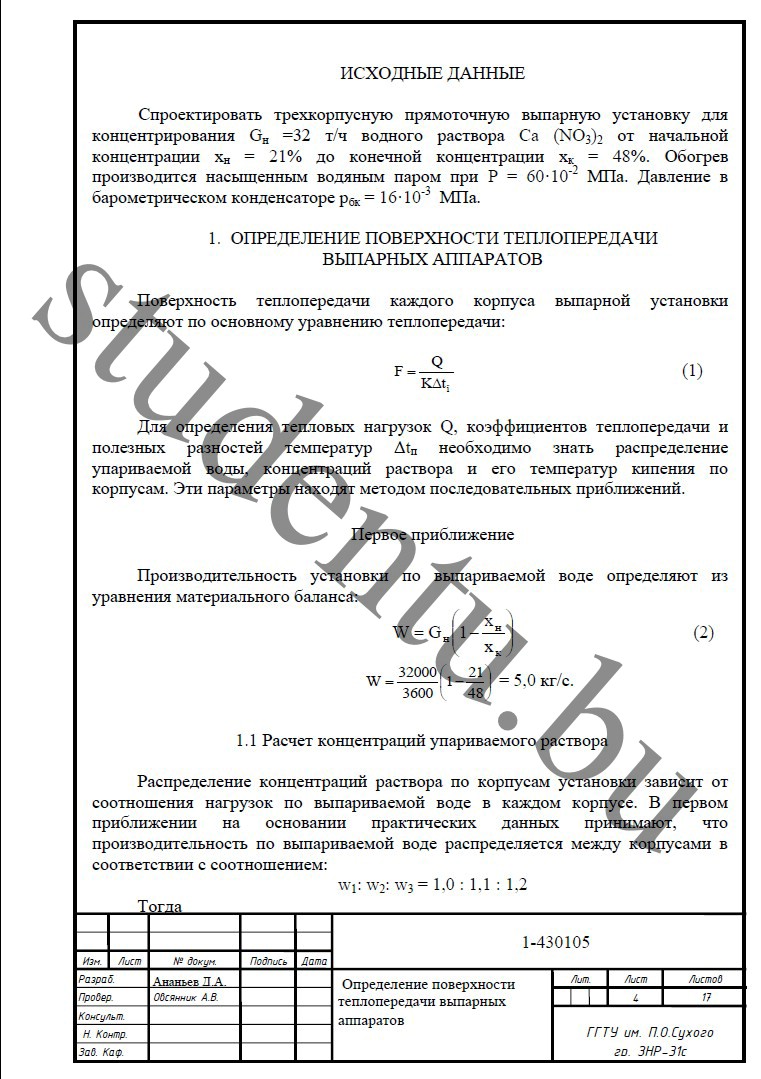

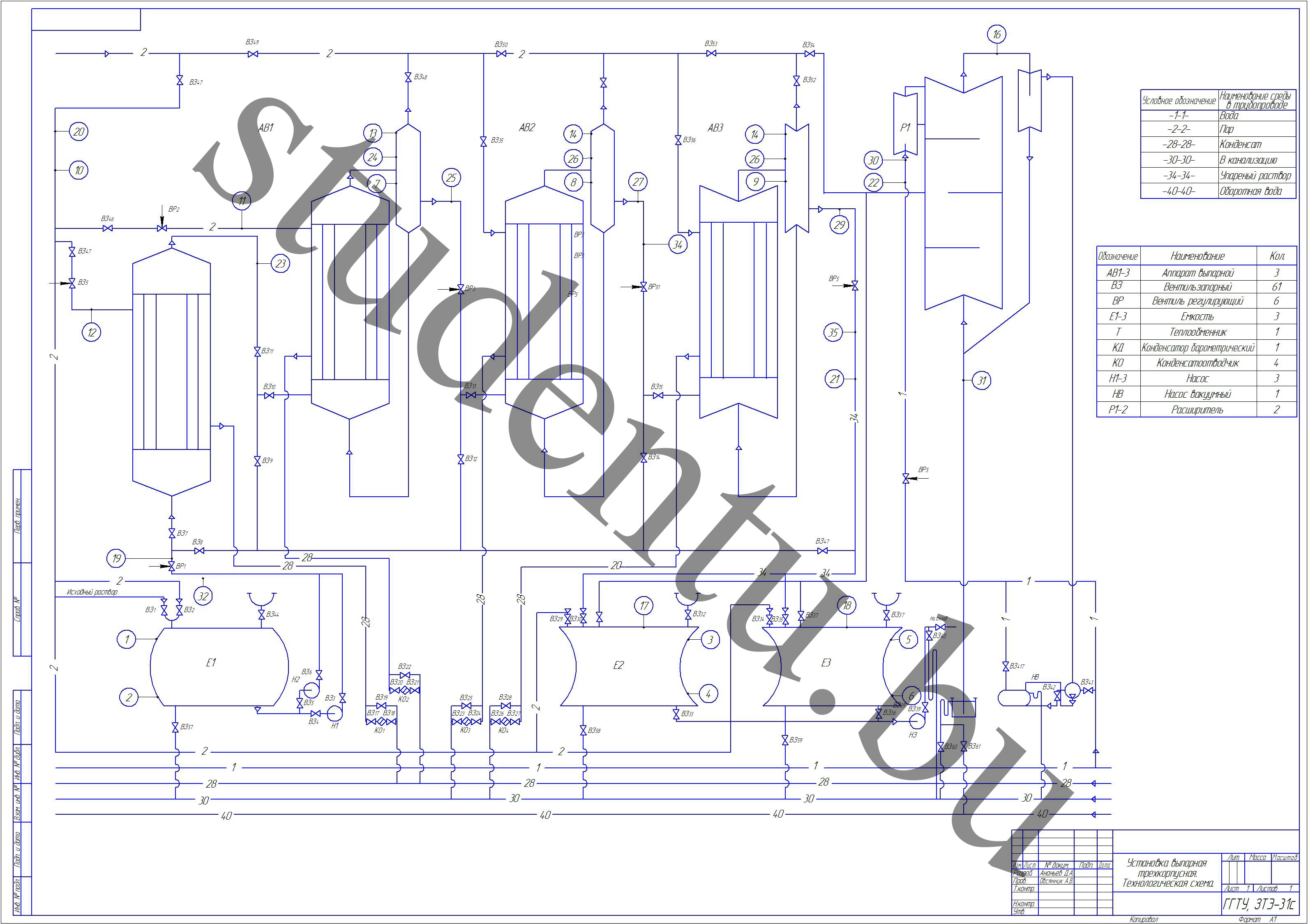

ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ Спроектировать трехкорпусную прямоточную выпарную установку для концентрирования Gн =32 т/ч водного раствора Ca (NO3)2 от начальной концентрации хн = 21% до конечной концентрации хк = 48%. Обогрев производится насыщенным водяным паром при P = 60•10-2 МПа. Давление в барометрическом конденсаторе рбк = 16•10-3 МПа

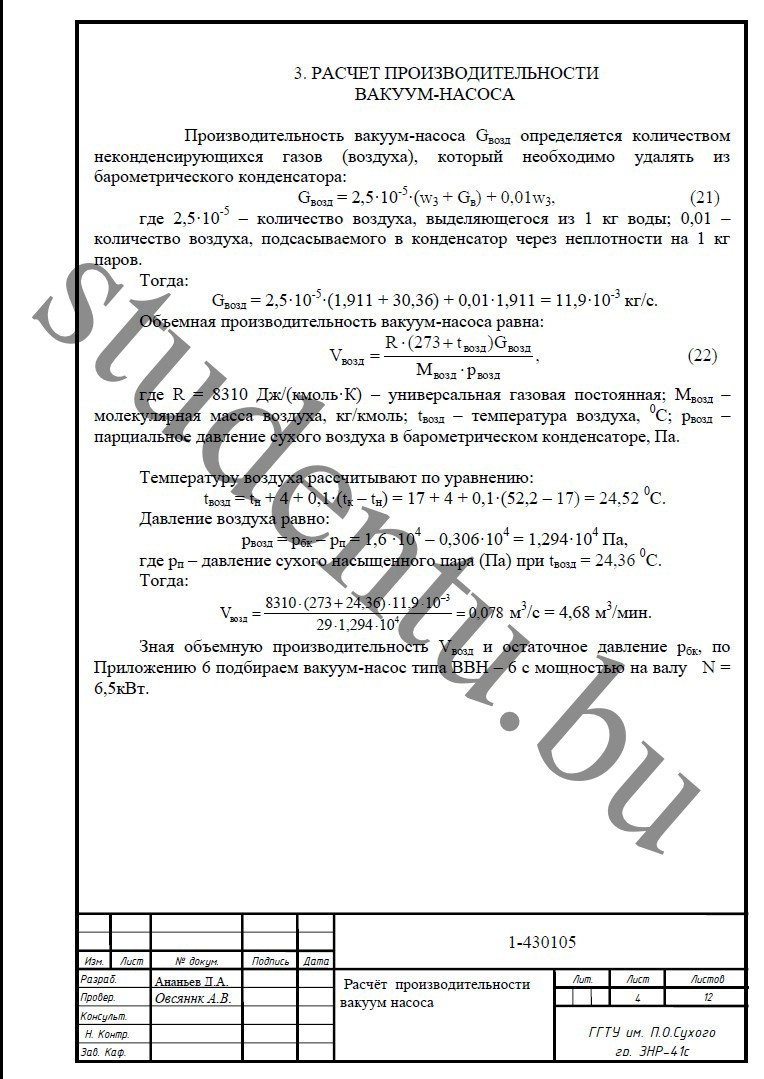

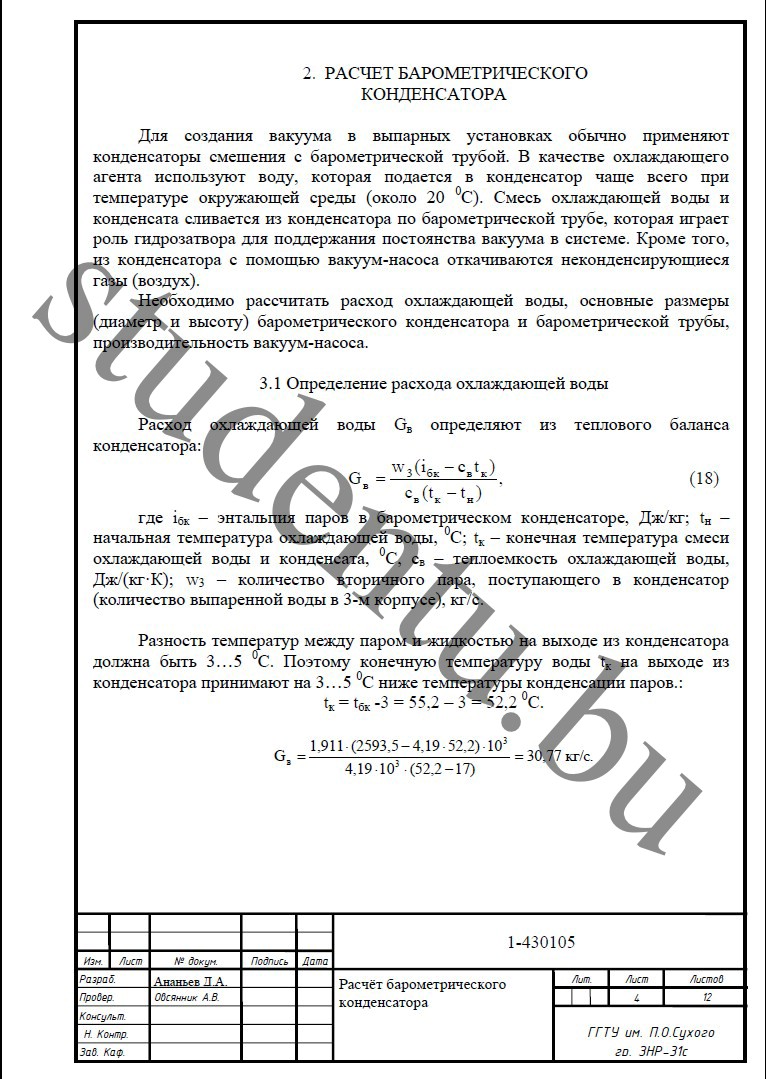

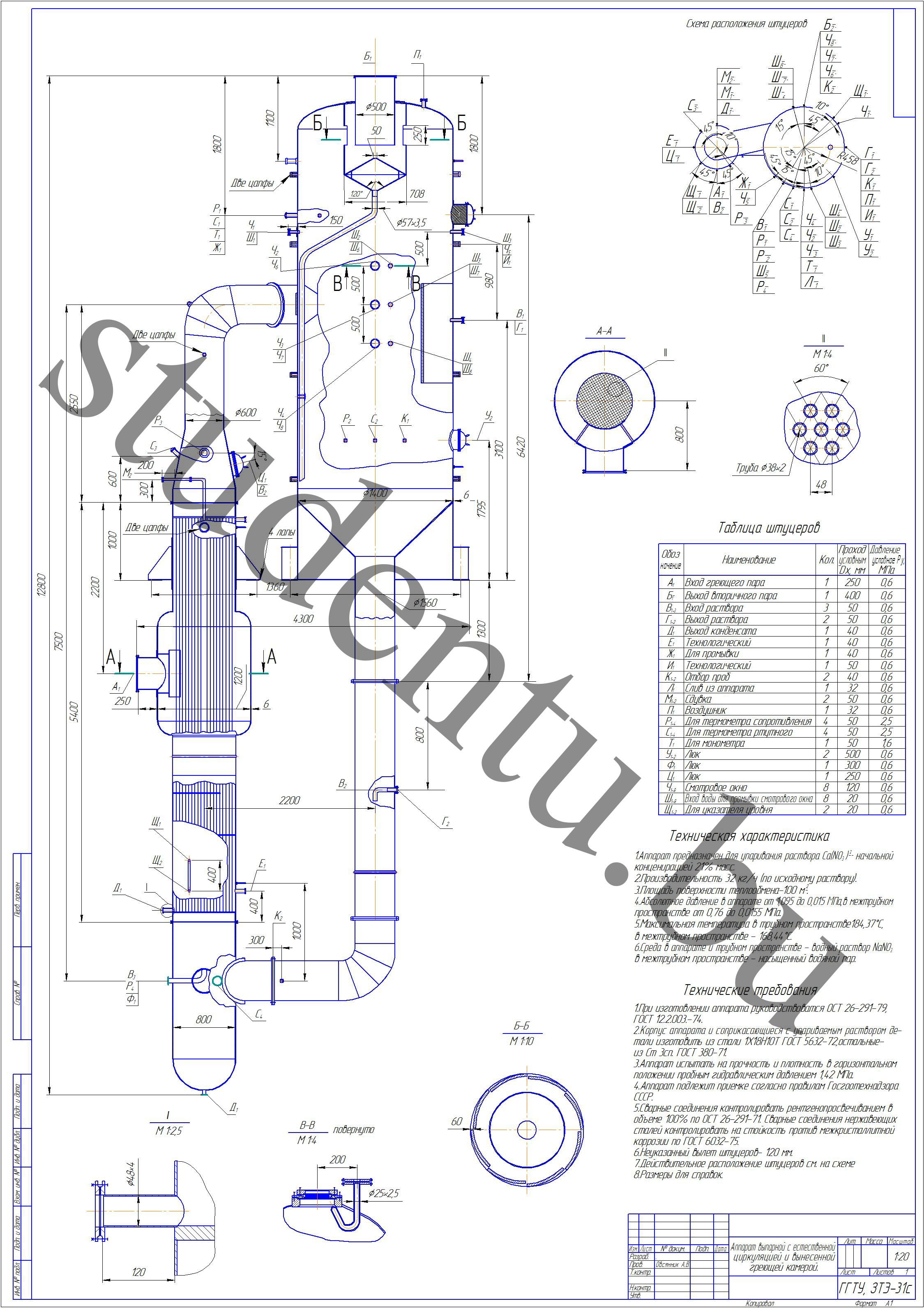

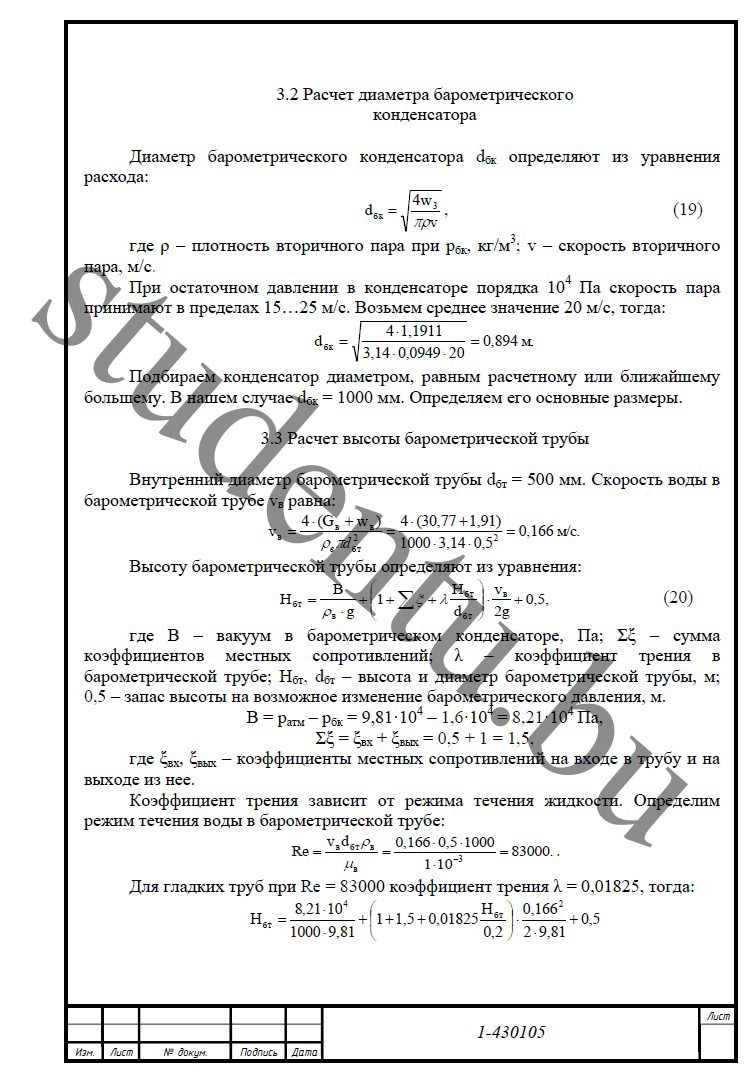

Целью данного курсового проекта являлся расчет выпарной установки непрерывного действия для выпаривания раствора Ca (NO3)2 от начальной концентрации 21 % (масс.) до конечной концентрации 48 % (масс.). В ходе проектирования произведены следующие расчеты: расчет основного аппарата, подбор вспомогательного оборудования (теплообменной и насосной аппаратуры. В результате выполнения работы была выбрана трёхкорпусная выпарная установка с естественной циркуляцией вынесенной греющей камерой с поверхностью теплообмена 100 м2. Произведенный анализ работы показал, что основной процесс теплопередачи сосредоточен в греющей камере выпарного аппарата. Интенсивность теплопередачи повышается в аппаратах с вынесенной циркуляционной трубой, т. к. раствор в ней не кипит и парожидкостная смесь не образуется. В них, по сравнению с аппаратами с центральной циркуляционной трубой, кратность циркуляции и коэффициент теплоотдачи выше. Еще большей эффективности можно добиться, используя аппараты с вынесенной греющей камерой. В них вследствие увеличенного гидростатического столба жидкости раствор кипит не в греющих трубах, а в трубе вскипания из-за перехода в зону пониженного гидростатического давления. Таким образом, уменьшается отложение накипи на теплообменной поверхности греющих труб и увеличивается коэффициент теплопередачи.

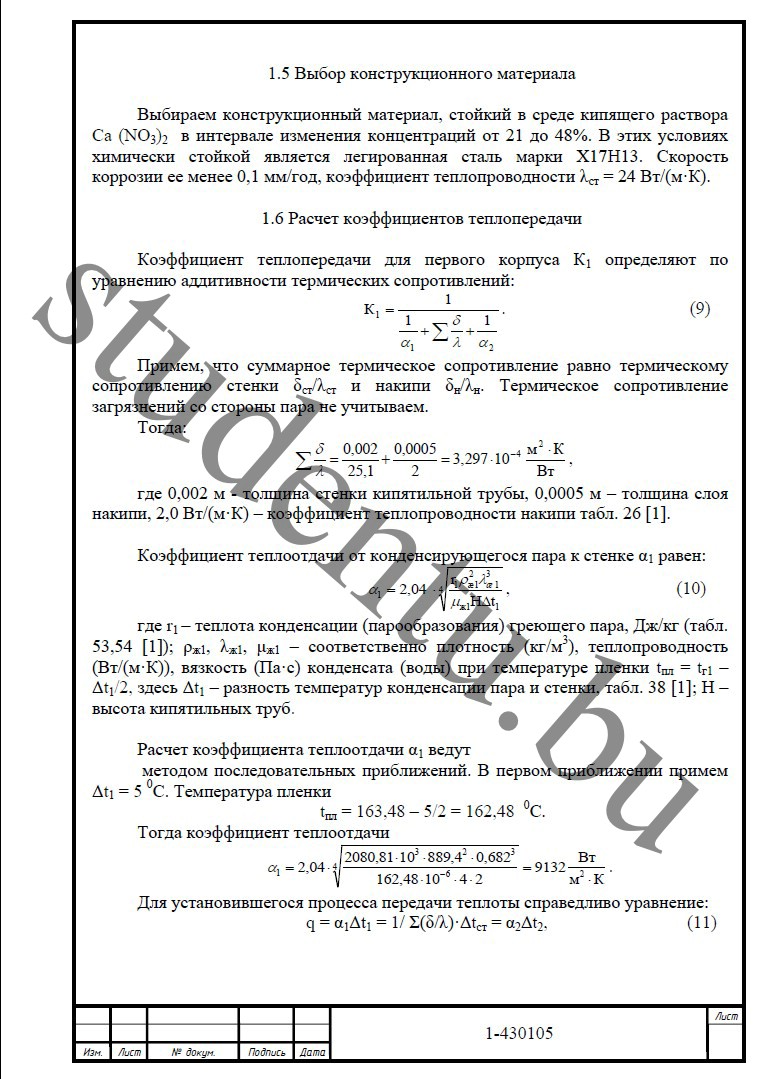

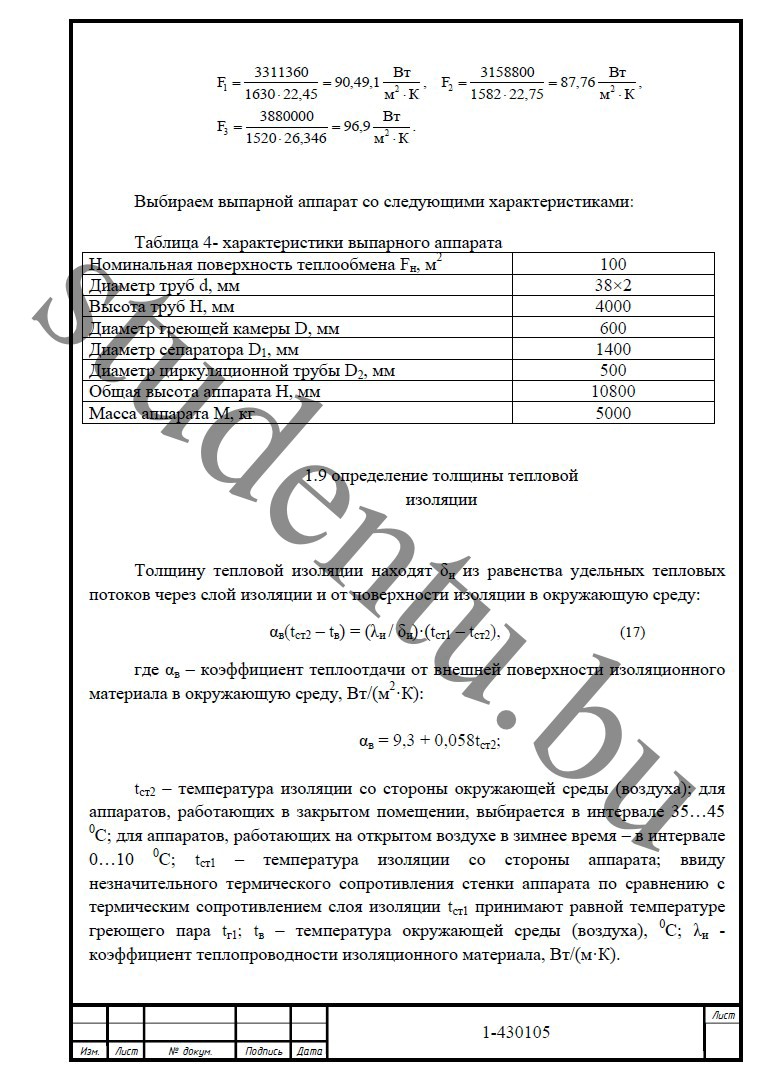

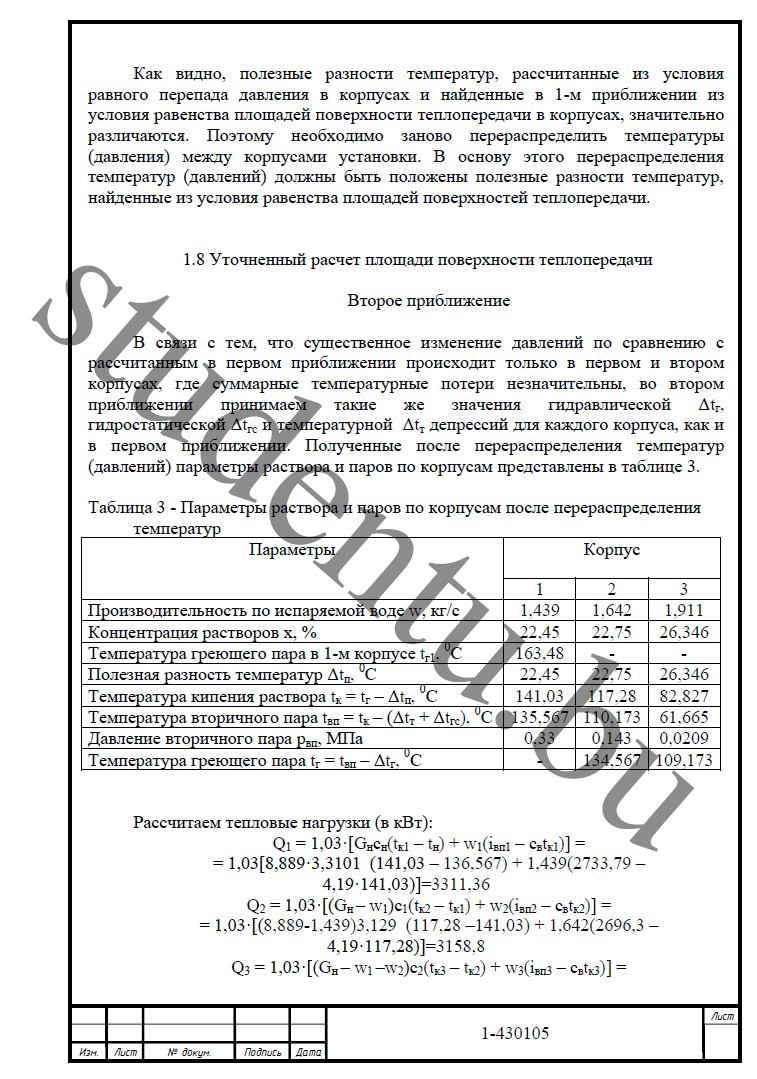

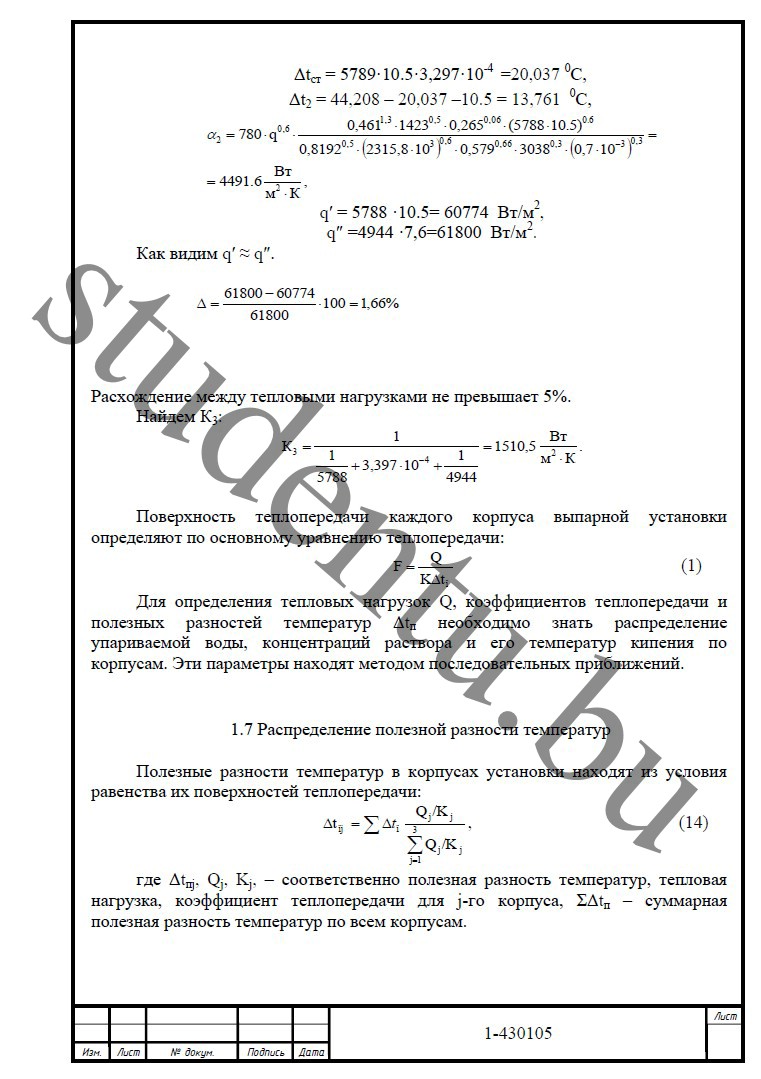

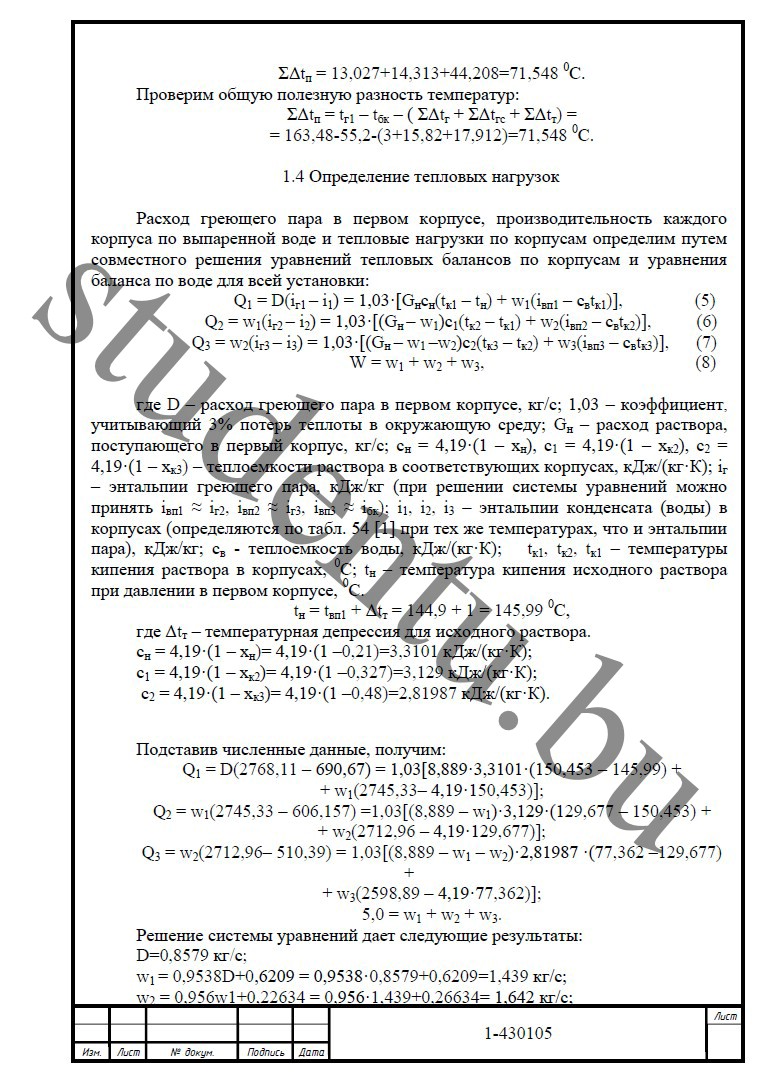

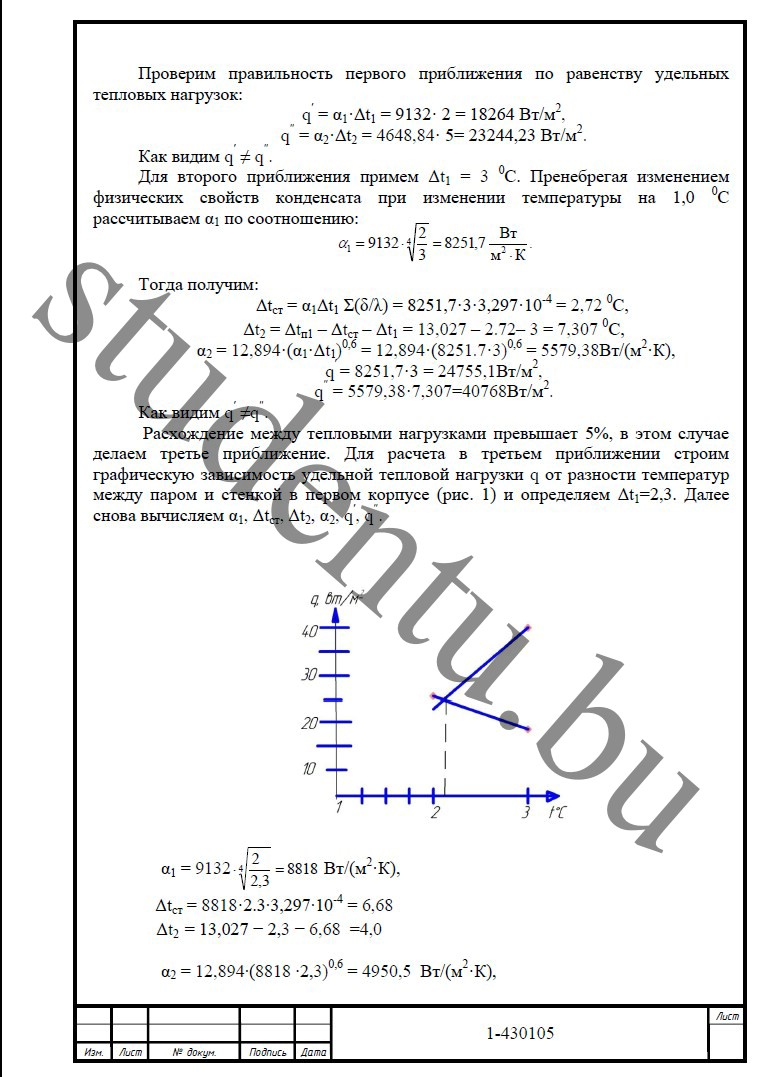

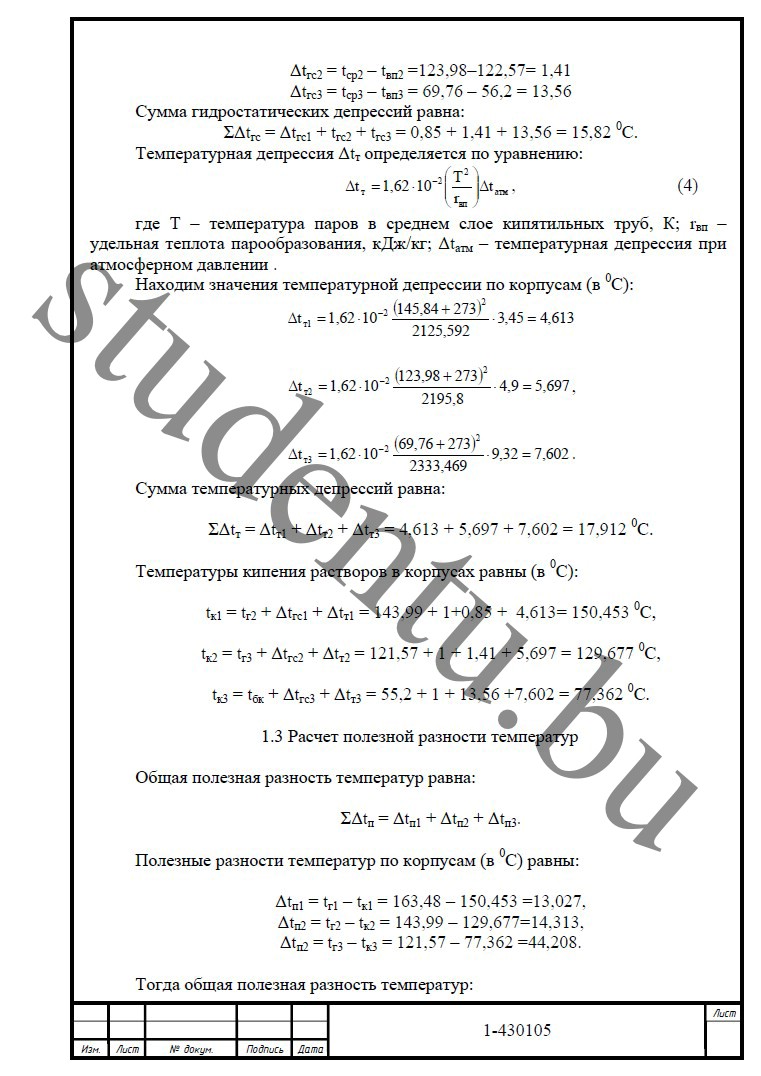

1. ОПРЕДЕЛЕНИЕ ПОВЕРХНОСТИ ТЕПЛОПЕРЕДАЧИ ВЫПАРНЫХ АППАРАТОВ

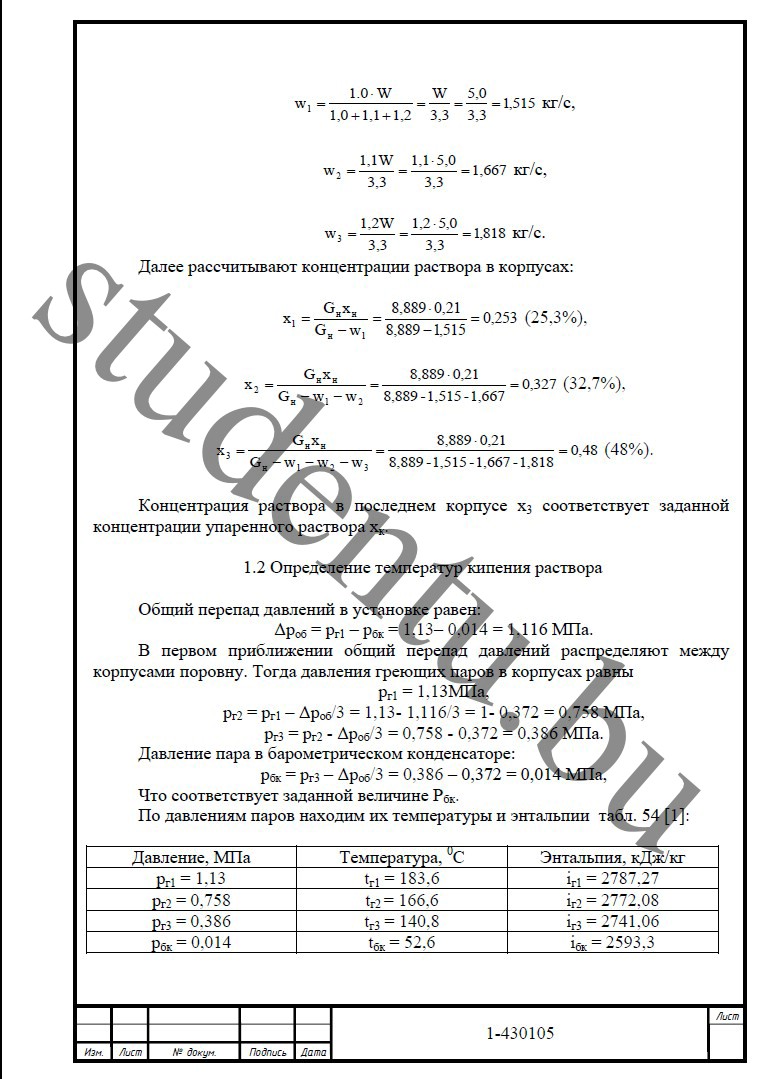

1.1Расчет концентраций упариваемого раствора
