Курсовая работа анализ и синтез технологической машины

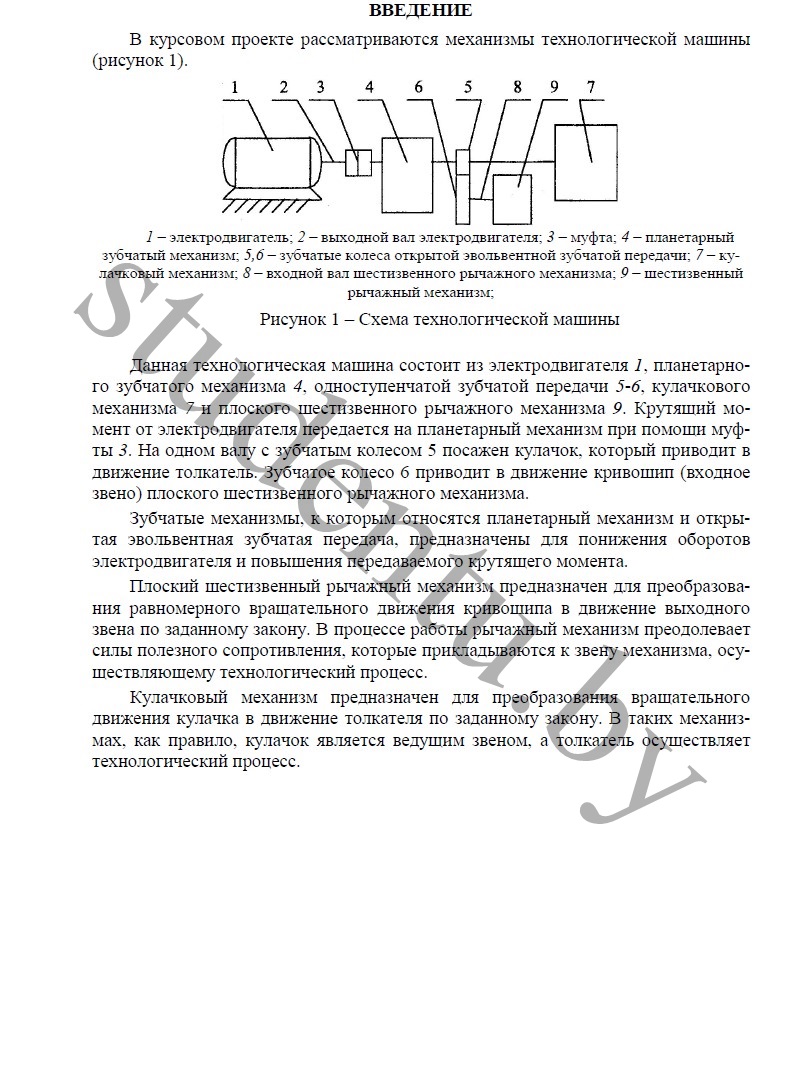

В курсовом проекте рассматриваются механизмы технологической машины (рисунок 1).
1 – электродвигатель; 2 – выходной вал электродвигателя; 3 – муфта; 4 – планетарный зубчатый механизм; 5,6 – зубчатые колеса открытой эвольвентной зубчатой передачи; 7 – ку- лачковый механизм; 8 – входной вал шестизвенного рычажного механизма; 9 – шестизвенный рычажный механизм
Данная технологическая машина состоит из электродвигателя 1, планетарно- го зубчатого механизма 4, одноступенчатой зубчатой передачи 5-6, кулачкового механизма 7 и плоского шестизвенного рычажного механизма 9. Крутящий мо- мент от электродвигателя передается на планетарный механизм при помощи муф- ты 3. На одном валу с зубчатым колесом 5 посажен кулачок, который приводит в движение толкатель. Зубчатое колесо 6 приводит в движение кривошип (входное звено) плоского шестизвенного рычажного механизма.

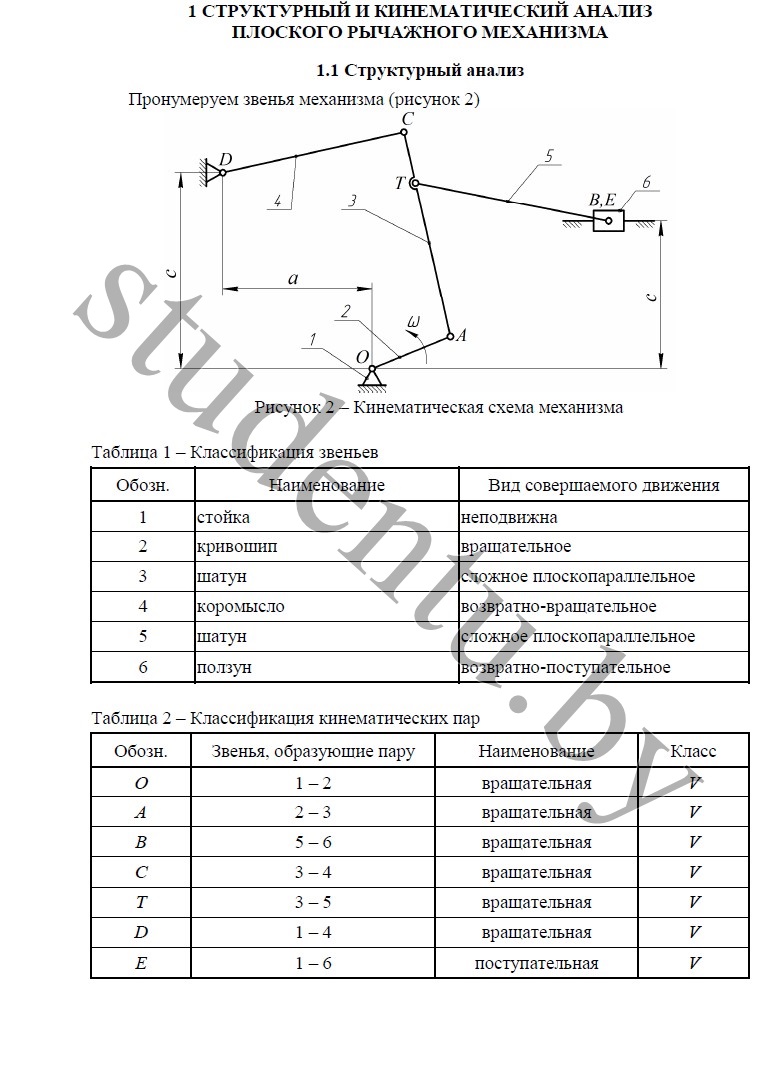

1 СТРУКТУРНЫЙ И КИНЕМАТИЧЕСКИЙ АНАЛИЗ ПЛОСКОГО РЫЧАЖНОГО МЕХАНИЗМА
1.1 Структурный анализ

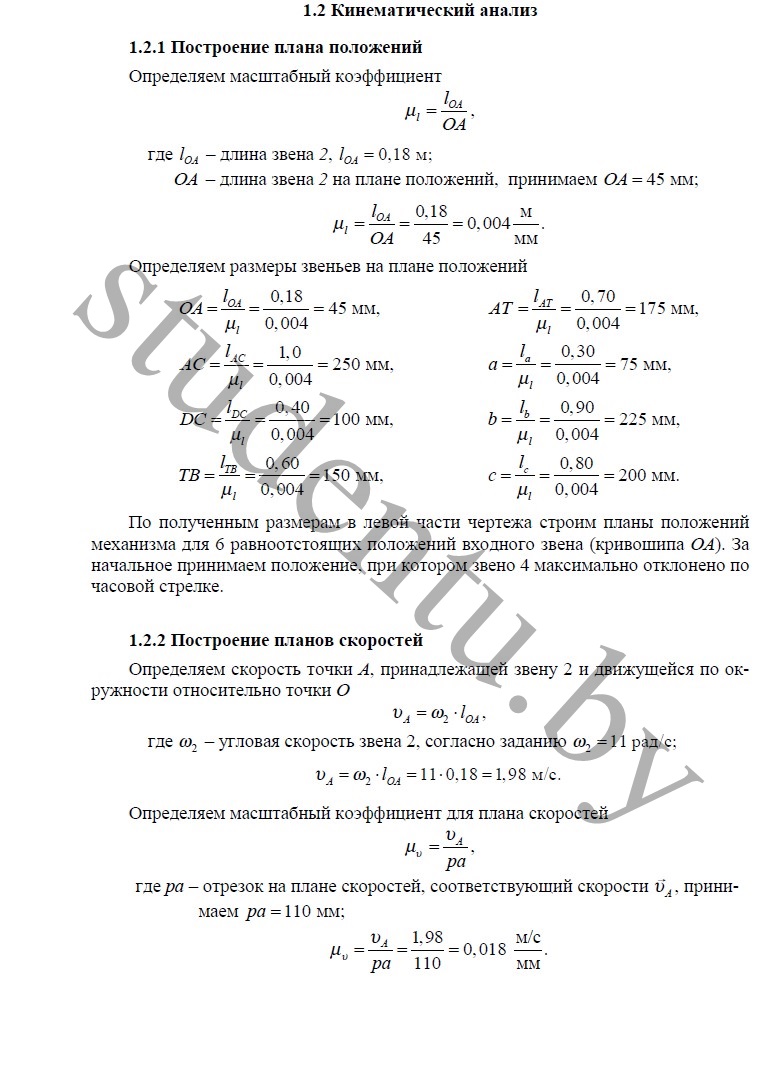

1.2.Кинематический анализ
1.3. Техническое обслуживание совмещённых извещателей

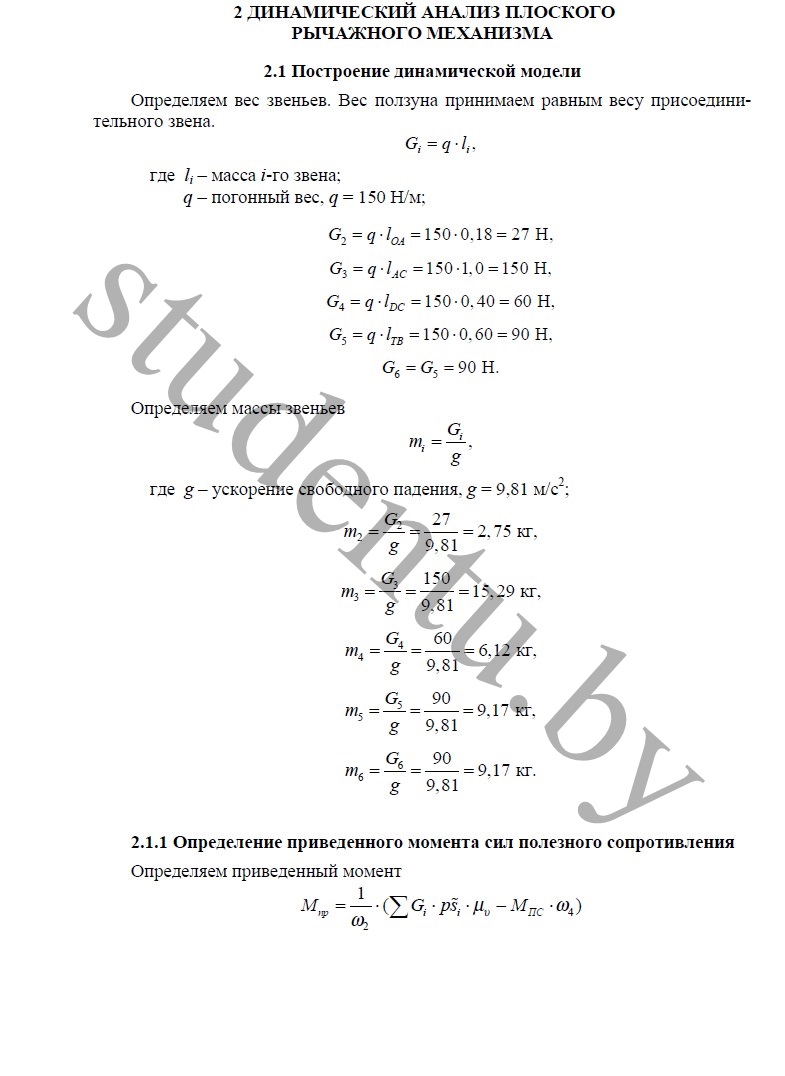

2 ДИНАМИЧЕСКИЙ АНАЛИЗ ПЛОСКОГО РЫЧАЖНОГО МЕХАНИЗМА
2.1 Построение динамической модели
2.2 Силовой расчет механизма методом планов сил

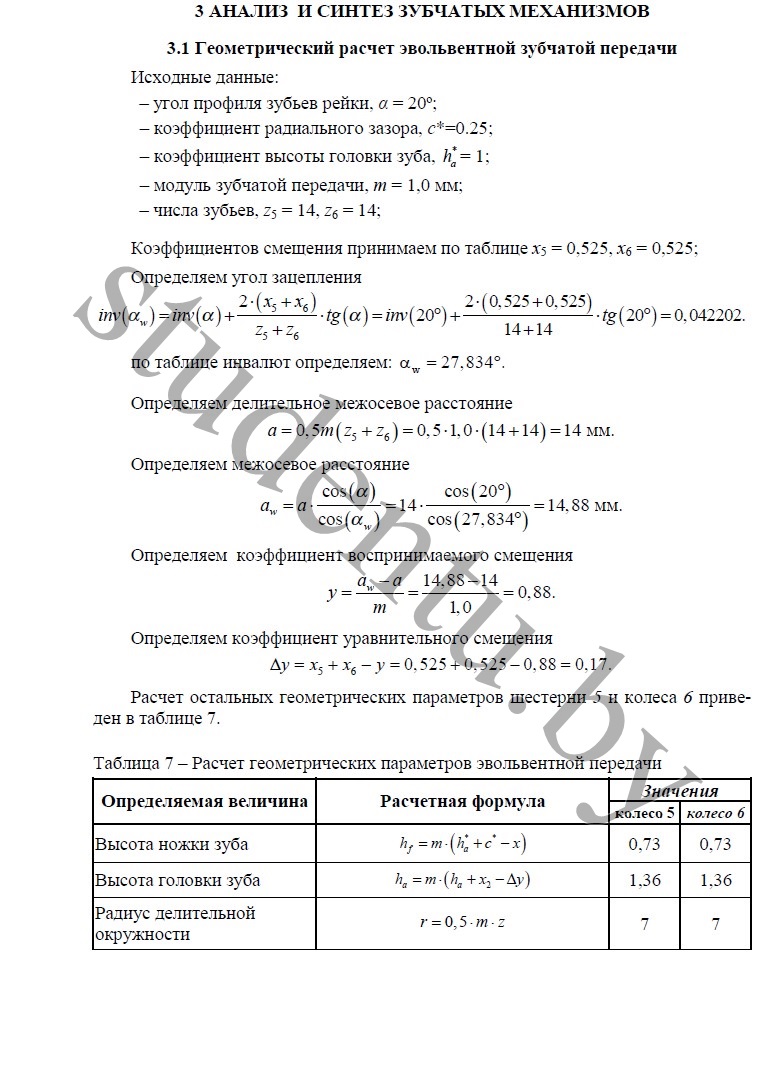

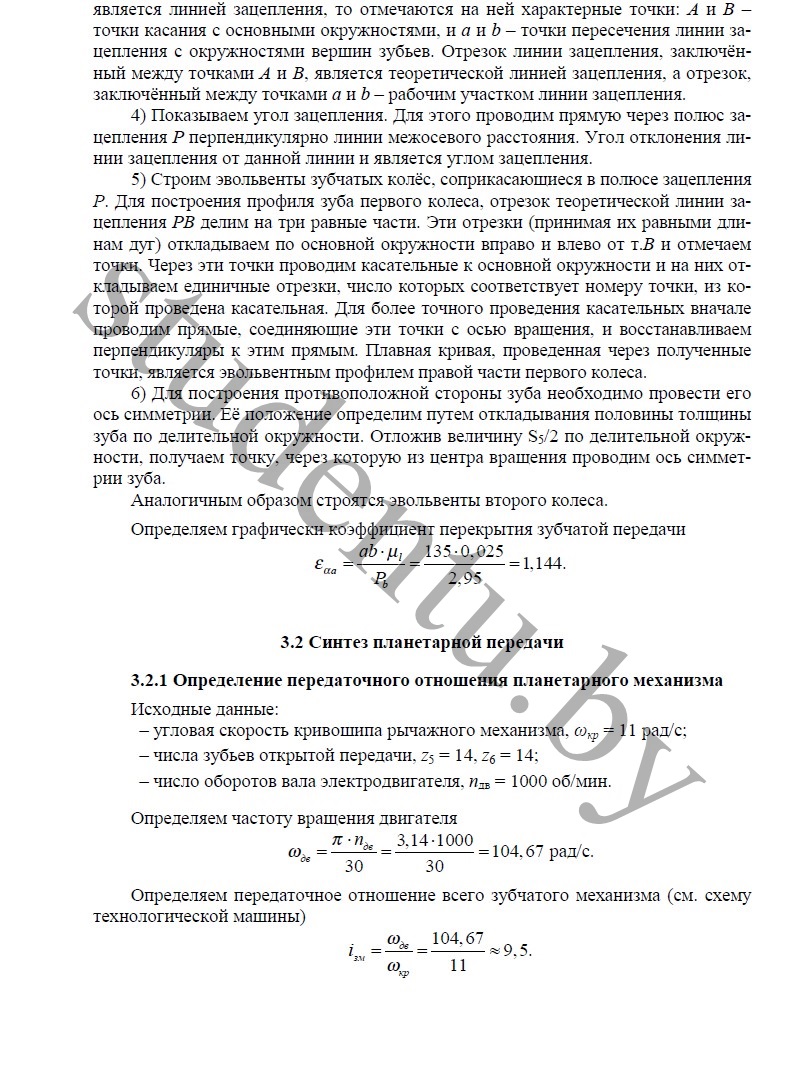

3 АНАЛИЗ И СИНТЕЗ ЗУБЧАТЫХ МЕХАНИЗМОВ

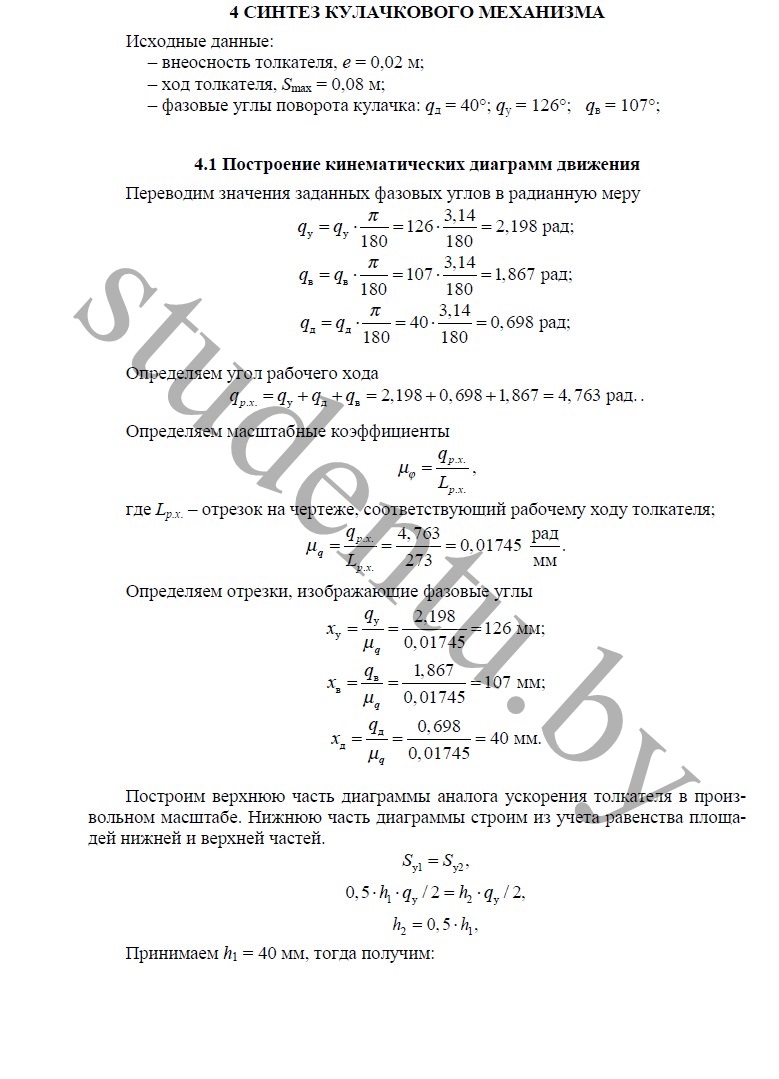

4 СИНТЕЗ КУЛАЧКОВОГО МЕХАНИЗМА

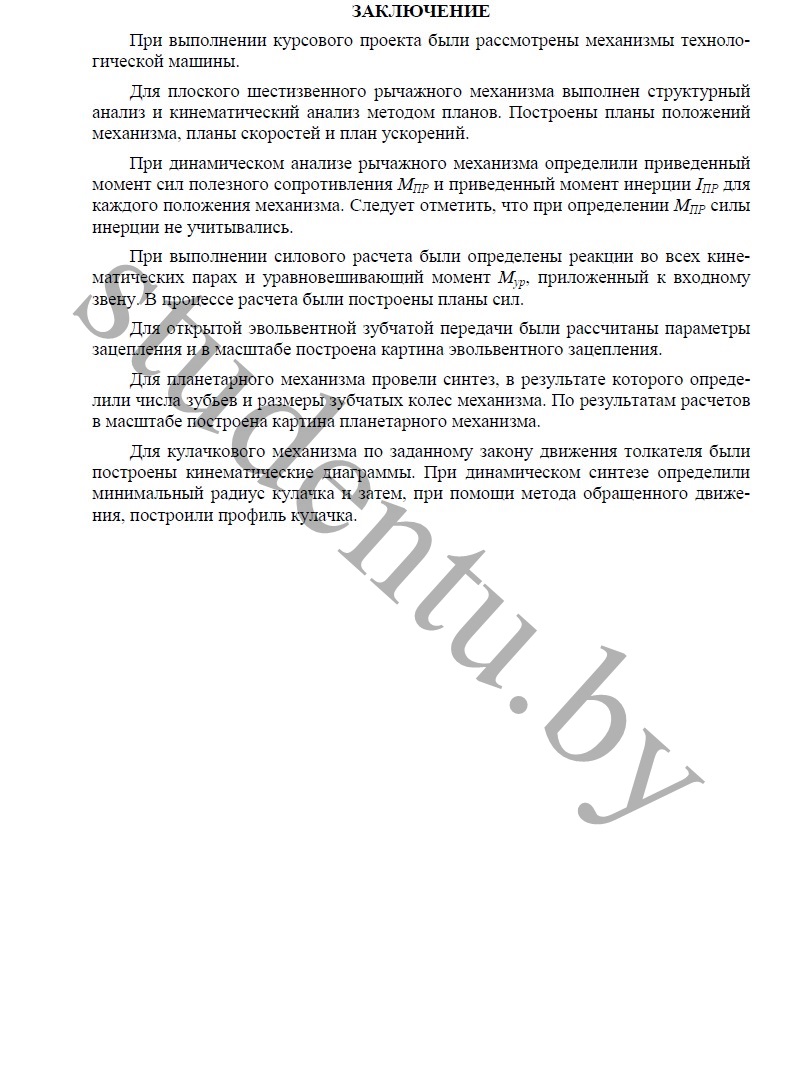

ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
