Объектом исследования является система верхнего привода с буровой установкой. Предметом исследования является проектирование системы верхнего привода. Цель работы – на основе анализа зарубежных производителей систем верхнего привода и патентных обзоров, рассмотреть оптимальный вариант конструкции верхнего привода с точки зрения, простоты конструкции, надёжности, эффективности и энергосбережения, разработать конструкцию системы верхнего привода, исследовать режим его работы, рассчитать экономический эффект от использования системы верхнего привода. В процессе достижения цели дипломного проекта необходимо решить следующие задачи: - рассмотреть современные системы верхнего привода, как отечественного, так и зарубежного производства; - предложить наиболее эффективную СВП ; - рассчитать редукторную систему СВП; - рассмотреть режимы работы системы верхнего привода. - рассчитать показатели бурения при бурении нефтяной скважины; - произвести расчёт экономического эффекта от внедрения СВП; Проект состоит из введения, пяти глав, заключения, списка использованной литературы, приложений. В первой главе рассматривается состояние вопроса, осуществляется обоснование конструкции изделия, рассматриваются общие сведения о системе верхнего привода, конструкции систем верхнего привода, как зарубежных, так и отечественных производителей с выбором оптимального варианта конструирования. Во второй главе осуществляется разработка изделия, конструирование основного узла-редуктора, расчёт зубчатых передач, осуществляется составление кинематической схемы, исследуется режим работы предложенной конструкции верхнего привода, рассчитываются показатели бурения. В третьей главе рассматривается использование изделия в производственных условиях, описывается схема его работы, эксплуатация верхнего привода в процессе бурения. В четвёртой главе рассматриваются вопросы охраны труда и безопасного ведения работ. В пятой главе произведён экономический анализ применения системы верхнего привода, рассчитан экономический эффект. Для проведения данного научного исследования использовались научные труды отечественных и зарубежных авторов, нормативные правовые акты Республики Беларуси.

Введение

1.СОСТОЯНИЕ ВОПРОСА, ОБОСНОВАНИЕ КОНСТРУКЦИИ ИЗДЕЛИЯ

1.1.Общие сведения о системе верхнего привода

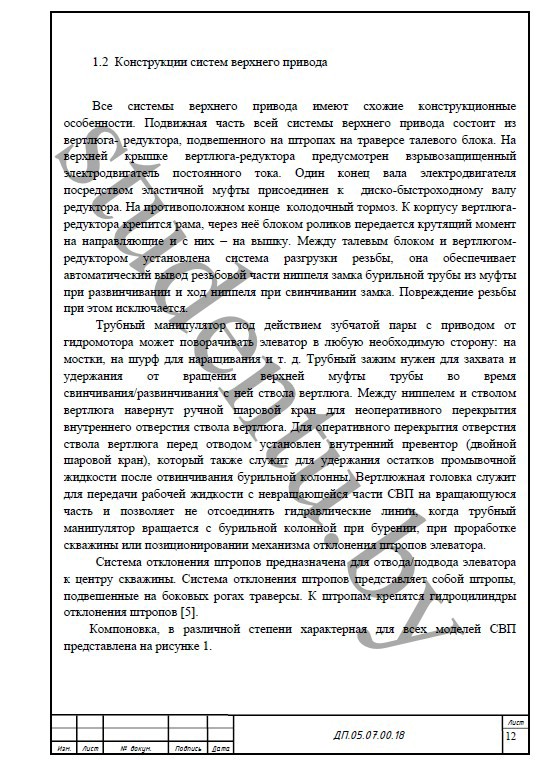

1.2 Конструкции систем верхнего привода

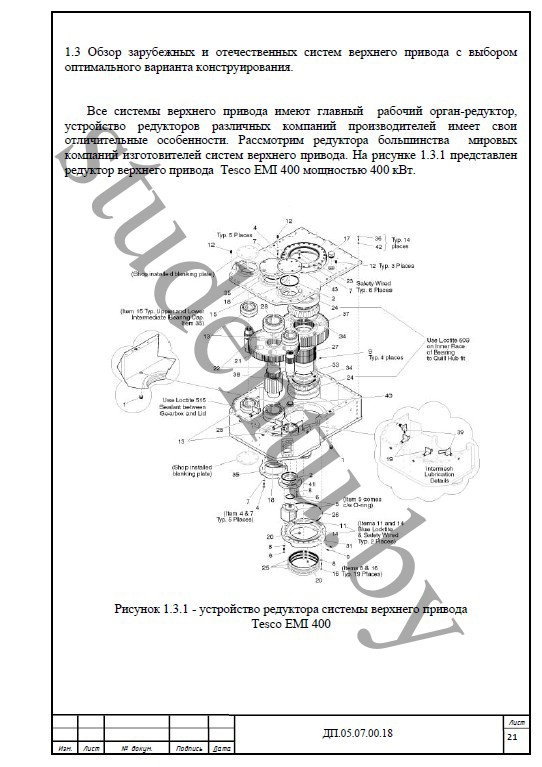

1.3 Обзор зарубежных и отечественных систем верхнего привода

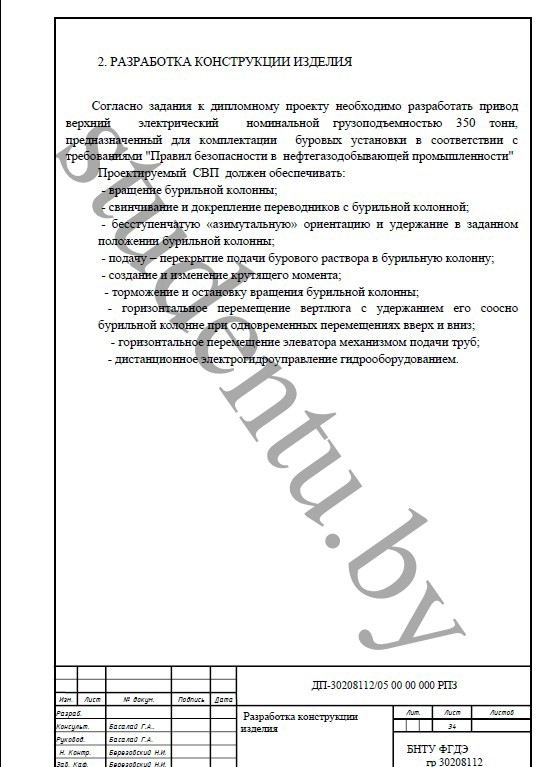

2.РАЗРАБОТКА КОНСТРУКЦИИ ИЗДЕЛИЯ

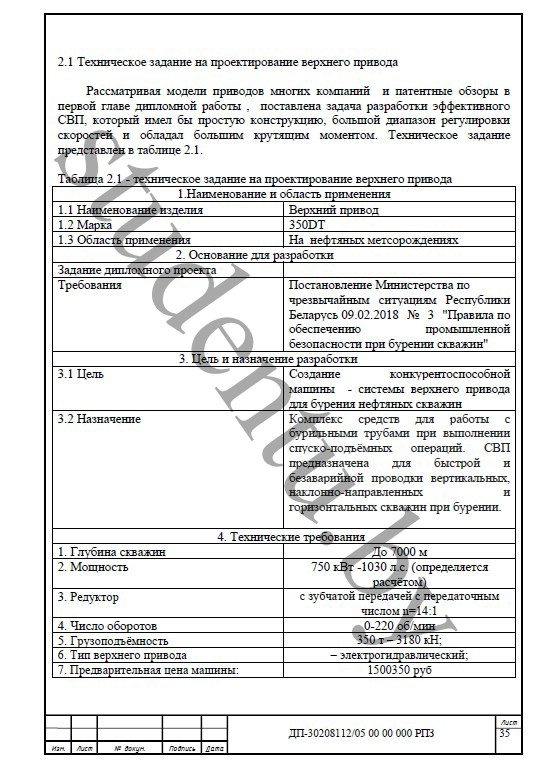

2.1 Техническое задание на проектирование верхнего привода

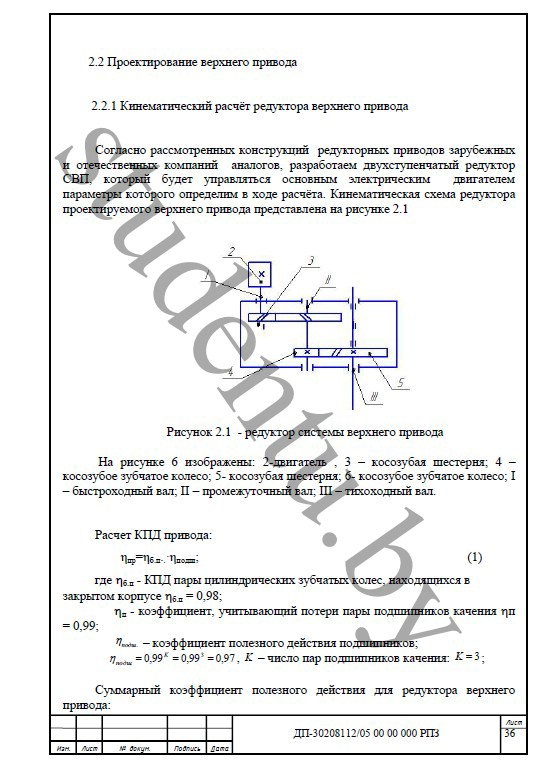

2.2 Проектирование верхнего привода

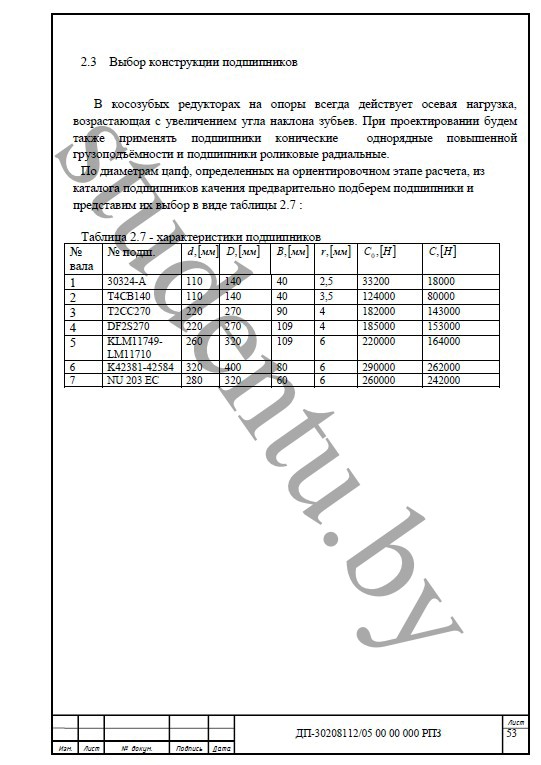

2.3 Выбор конструкции подшипников

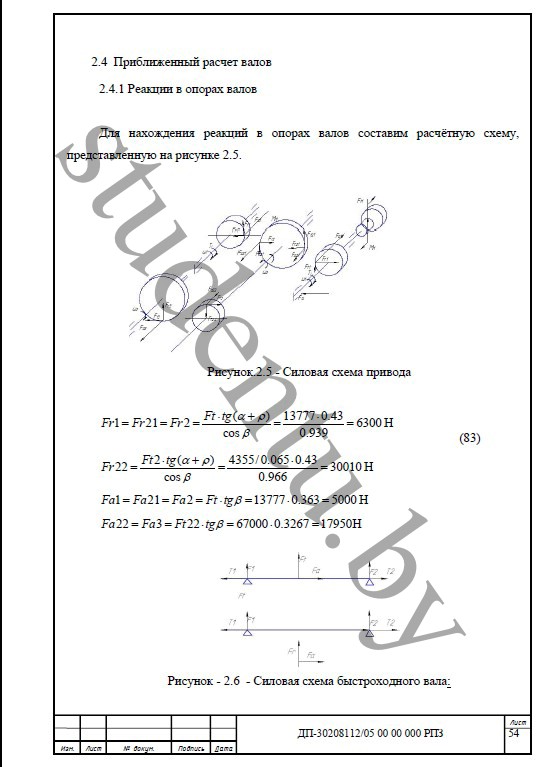

2.4. Приближённый расчёт валов

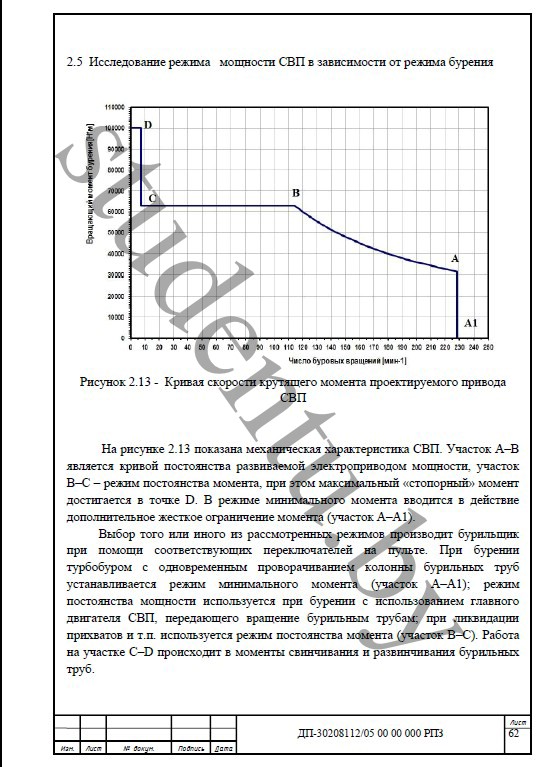

2.5 Исследование режима мощности СВП в зависимости от режима бурения

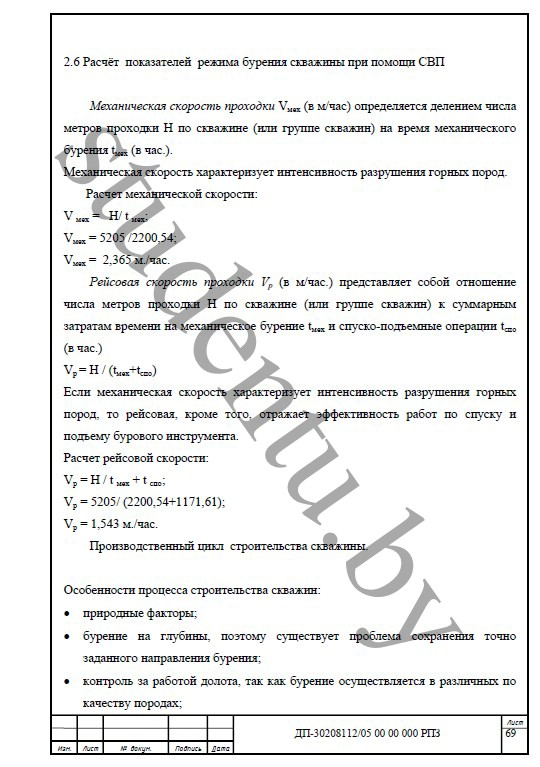

2.6 Расчёт показателей режима бурения скважины при помощи СВП

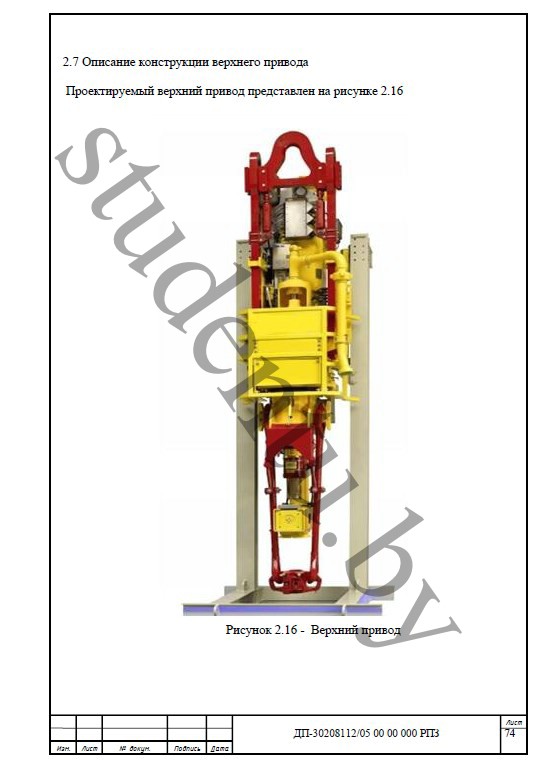

2.7 Описание конструкции верхнего привода

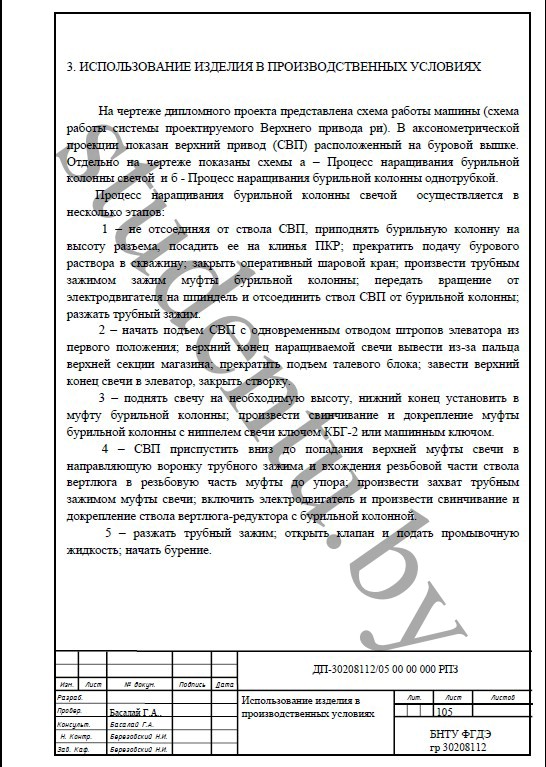

3 ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ В ПРОИЗВОДСТВЕННЫХ УСЛОВИЯХ

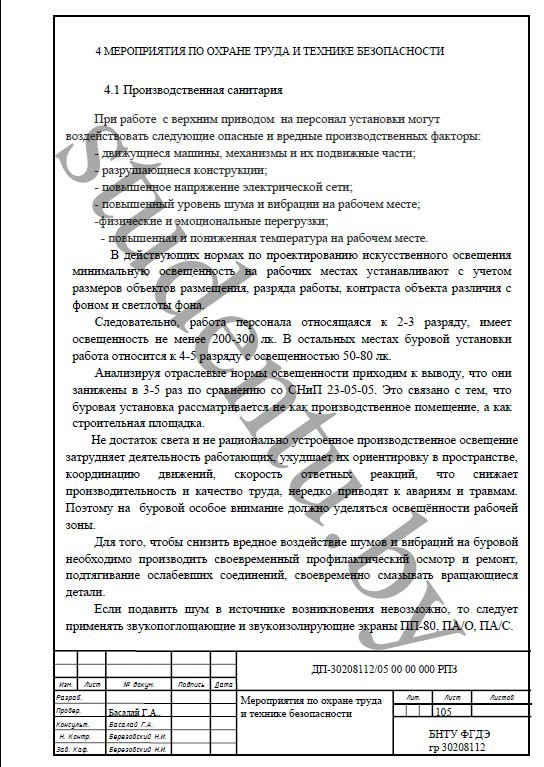

4. МЕРОПРИЯТИЯ ПО ОХРАНЕ ТРУДА И ТЕХНИКЕ БЕЗОПАСНОСТИ

4.1 Производственная санитария

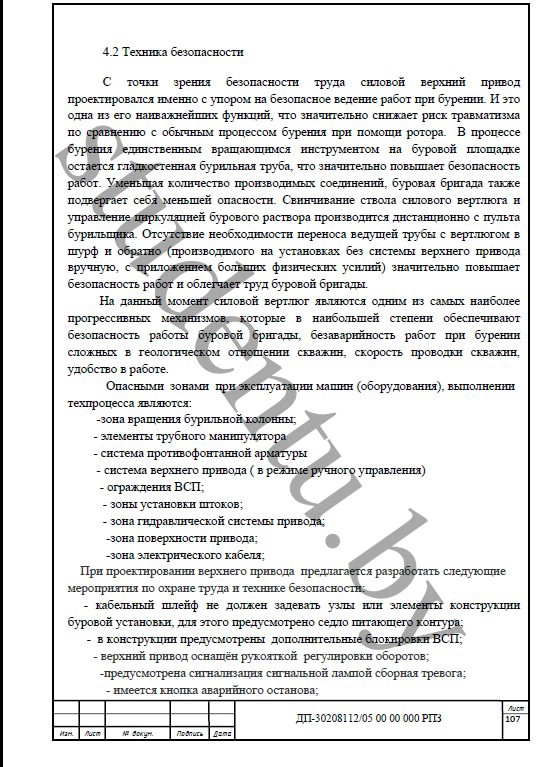

4.2 Техника безопасности

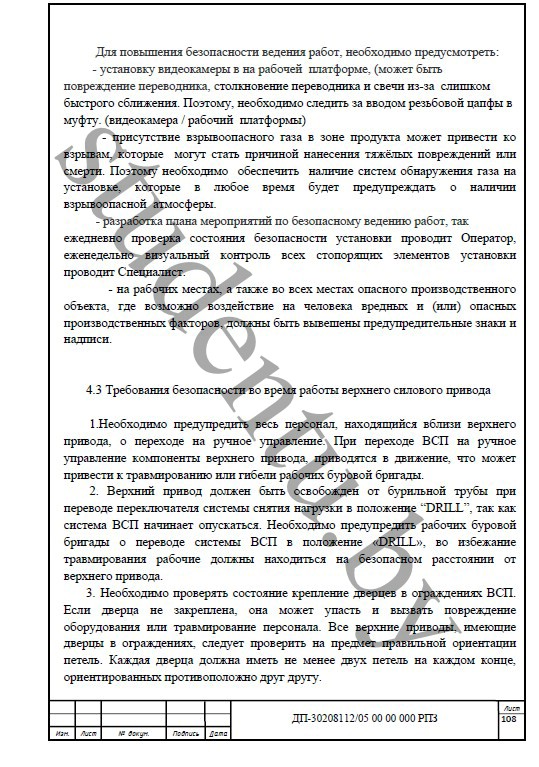

4.3 Требования безопасности во время работы верхнего силового привода

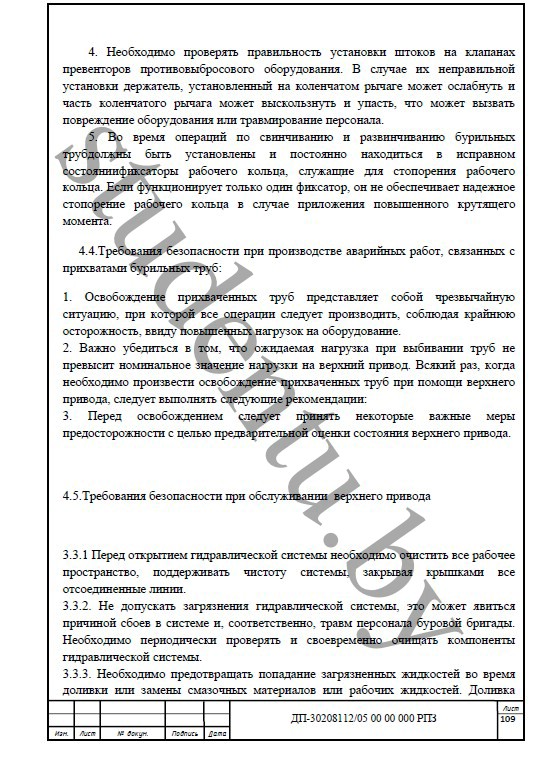

4.4.Требования безопасности при производстве аварийных работ, связанных с прихватами бурильных труб

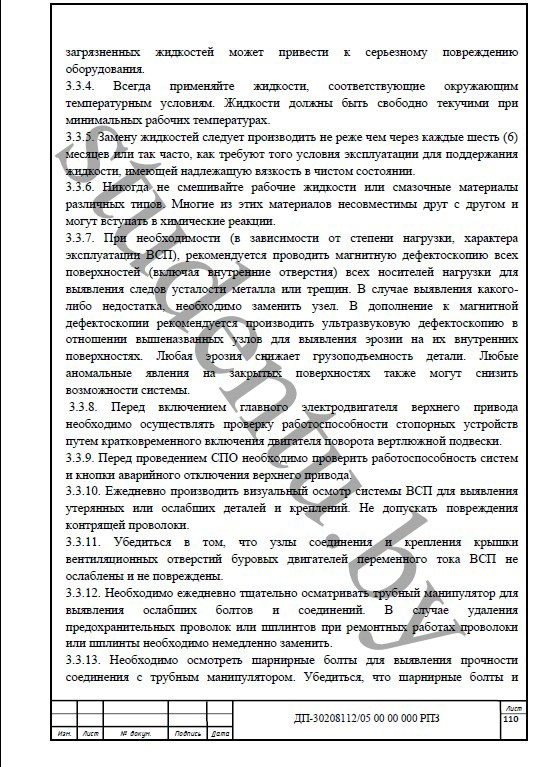

4.5.Требования безопасности при обслуживании верхнего привода

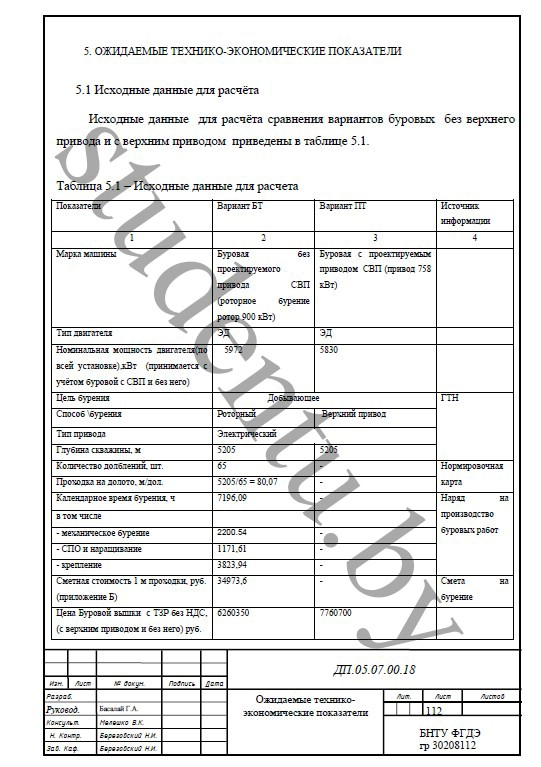

5. ОЖИДАЕМЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

чертёж верхний привод
